Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa centrifuga | Flusso massimo: | 1000m3/h |
|---|---|---|---|
| Testa massima: | 120M | Pressione: | 1.6Mpa |
| temperatura: | -50-130℃ | colore: | Su misura |
| Standard o non standard: | standard | nome: | Pompa chimica fondente lungo un asse spaccata centrifuga di orizzontale della fase di alta efficienz |
| Struttura: | Pompa ad un solo stadio | ||
| Evidenziare: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

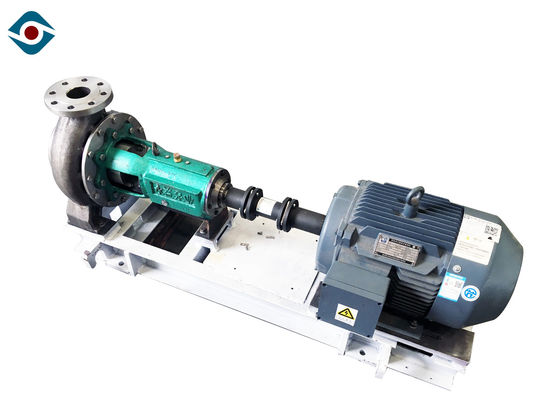

Pompa centrifuga orizzontale resistente industriale, pompa chimica anticorrosiva
Descrizione del prodotto
Struttura
| * 1 | Vite di bloccaggio | * 8 | Camera di girante vice | 15 | Cappuccio del cuscinetto anteriore | 22 | Coppa dell'olio | * 29 | Manica |
| 2 | Guarnizione | 9 | O-ring | * 16 | Cuscinetto anteriore | 23 | Dado di regolazione | 30 | Anello di tenuta d'acqua |
| * 3 | Dado della girante | * 10 | Vice girante | 17 | Corpo portante | 24 | Vite di regolazione | 31 | Filler |
| 4 | O-ring | * 11 | Camera d'imballaggio | 18 | Supporto del cuscinetto | 25 | Supporto del corpo del cuscinetto | 32 | O-ring |
| * 5 | Girante | 12 | O-ring | * 19 | Cuscinetto posteriore | * 26 | asse | * 33 | chiavi |
| * 6 | Corpo pompa | 13 | Risciacquare l'ugello dell'acqua | 20 | Coperchio del cuscinetto posteriore | 27 | Copertura dello scudo | ||
| 7 | O-ring | 14 | Piatto di ritenzione idrica | 21 | Chiave | 28 | Ghiandola da imballaggio |
Dati sulle prestazioni
| Capacità: | 8 ~ 800 m³ / h |
| Capo: | 10 ~ 90 m |
| Massima efficienza: | 70% |
| Diametro: | 200 millimetri ~ 470 millimetri |
| NPSH: | 1.4m ~ 4.5m |
| Potenza massima consentita del motore: | 315 kw |
| Dimensione massima consentita delle particelle: | 20 mm |
| Tipo di tenuta: | Tenuta meccanica / tenuta dinamica / guarnizione di tenuta |
| Peso della pompa: | fino a 3000 kg |
| RPM: | 1450 giri / min |
| Materiale: | Metallo (in base alle condizioni di lavoro) |
Caratteristiche
pompa centrifuga orizzontale anticorrosione e resistente all'usura
attuale struttura generale: supporto del supporto e forma della porta posteriore
manutenzione sicura e conveniente
grande intercambiabilità
segue lo standard di HG20592-2000PN16Mpa
girante integrale
il corpo della pompa adotta un'ampia progettazione del canale di flusso
adatto per alto contenuto di solidi, alta viscosità e facile mezzo di cristallizzazione
Descrizione della struttura
Supporto del corpo del cuscinetto
La staffa del corpo della pompa WD è in ghisa (HT200, HT250) con una rigidità sufficiente e un certo assorbimento degli urti, il suo ruolo è quello di sostenere il corpo della pompa e il corpo del cuscinetto.
Corpo portante
Il corpo del cuscinetto è dotato di cuscinetti volventi per il supporto delle forze radiali e assiali dell'albero della pompa. La pompa WD è dotata di due cuscinetti obliqui a una corona di sfere sul lato del giunto per resistere alle forze assiali e radiali. Un cuscinetto a rulli cilindrici a una corona è montato sul lato della pompa per resistere alle forze radiali. Una piastra di ritenzione d'acqua da 316L è posizionata nella parte anteriore del premistoppa del cuscinetto anteriore per impedire che il supporto o altri liquidi entrino nel cuscinetto anteriore.
Parametro tecnico
modello | Prestazioni dell'acqua pulita | ||||||
flusso (m3 / h) | capo (m) | velocità (giri / min) | massimo efficienza (%) | NPSH (NPSHr) m | peso della testa della pompa KG | componente dell'albero | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

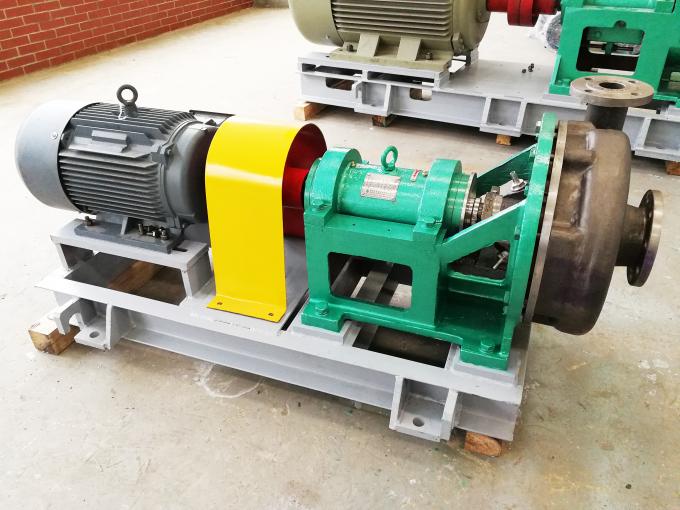

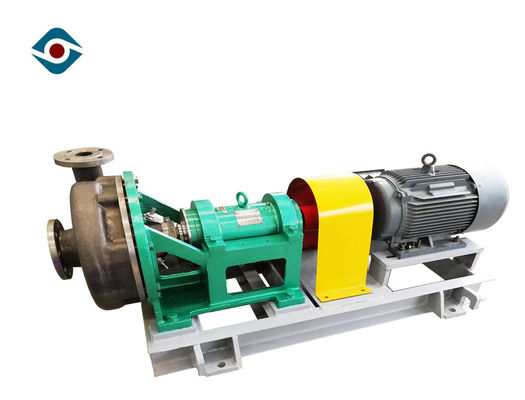

Show del prodotto
Applicazione dei campi
Prodotti chimici quotidiani | Schiuma facciale, gel per capelli, tinture per capelli, dentifricio, shampoo, lucido da scarpe, cosmesi ecc. |
Farmacia | Liquido nutrizionale, medicina tradizionale cinese, grasso medicinale, prodotti biologici, ecc. |
Industria chimica | Grasso, dissolvenza, resina, vernice, pigmento, olio agente ecc. |
Altro settore | Industria di costruzioni, industria della plastica, industria tessile, agente di galleggiamento del carbone ecc. |
FAQ
1. Q: sei un produttore o società commerciale?
A: Siamo un produttore stabilito nel 1995, produttore professionale di pompa di processo chimico e miscelatore a risparmio energetico con più di 20 anni di esperienza.
2. Q: qual è il tuo tempo di consegna?
A: L'ordine del lotto verrà spedito entro 40 giorni lavorativi dalla ricezione del deposito.
3. Q: qual è la vostra politica di servizio di garanzia?
A: 12 mesi per tutti i prodotti, e alcuni prodotti garanzia è di 24 mesi.
4. Q: Quali informazioni ho bisogno di offrire per la citazione?
A: Medio: ____________ PH: ________
Peso specifico: _______ Temperatura: _________
Portata / portata: ________ m3 / h Testa: _________m
Tensione: ____________V Frequenza: _________Hz
Potenza: _____________ KW
5. Q: Qual è la tua quantità minima?
A: Un set è anche il benvenuto a noi.
