Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa centrifuga | Flusso massimo: | 1000m3/h |
|---|---|---|---|
| Testa massima: | 120M | Pressione: | 1.6Mpa |
| colore: | Su misura | Standard o non standard: | standard |
| nome: | Pompa chimica fondente lungo un asse spaccata centrifuga di orizzontale della fase di alta efficienz | Struttura: | Pompa ad un solo stadio |
| Carburante: | elettrico | Materiale: | Ghisa del ghisa,/acciaio inossidabile, A51), lega del Ciao-Cr (A05 |
| Evidenziare: | pompa centrifuga di caso spaccato di orizzontale,Pompe centrifughe industriali |
||

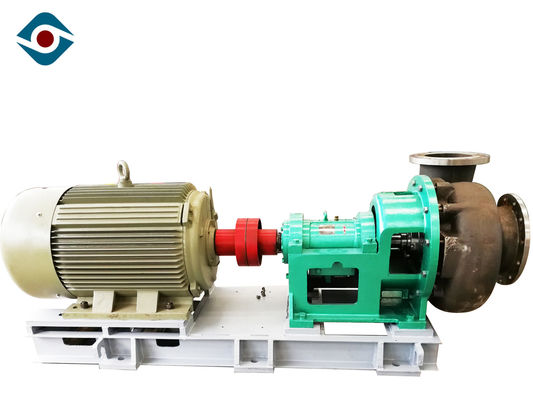

Pompa centrifuga orizzontale di aspirazione di conclusione a più stadi per il liquido acido del prodotto chimico dell'alcali
Caratteristiche
pompa centrifuga orizzontale anticorrosiva e resistente all'uso
struttura generale corrente: supporto del sostegno e forma della porta posteriore
manutenzione sicura e conveniente
grande intercambiabilità
segue il livello di HG20592-2000PN16Mpa
ventola integrata della colata
il corpo di pompa adotta l'ampia progettazione di canale di flusso
adatto ad alto medium di grande viscosità e facile del contenuto di solidi, di cristallizzazione
Caratteristiche di funzionamento
Capacità: 8 ~ un ³ /h da 800 m.
Testa: 10 ~ 90 m.
Efficienza massima: 70%
Diametro: 200mm~470mm
NPSH: 1.4m~4.5m
Potere massimo permissibile del motore: 315 chilowatt
Dimensione delle particelle massima permessa: 20 millimetri
Tipo della guarnizione: Guarnizione di imballaggio dinamica della guarnizione della guarnizione meccanica
Peso della pompa: fino a 3000kg
RPM: 1450 r/min
Materiale: Metallo (secondo le condizioni di lavoro)
Struttura
| *1 | Vite di chiusura | *8 | Camera vice della ventola | 15 | Cappuccio di cuscinetto anteriore | 22 | Coppa dell'olio | *29 | Manica |
| 2 | Guarnizione | 9 | Giunto circolare | *16 | Cuscinetto anteriore | 23 | Dado di adeguamento | 30 | Anello con sigillo dell'acqua |
| *3 | Dado della ventola | *10 | Ventola vice | 17 | Corpo del cuscinetto | 24 | Vite di adeguamento | 31 | Riempitore |
| 4 | Giunto circolare | *11 | Camera dell'imballaggio | 18 | Sostegno del cuscinetto | 25 | Sostegno del corpo del cuscinetto | 32 | Giunto circolare |
| *5 | Ventola | 12 | Giunto circolare | *19 | Cuscinetto posteriore | *26 | asse | *33 | chiavi |
| *6 | Corpo di pompa | 13 | Ugello dell'acqua del risciacquo | 20 | Copertura posteriore del cuscinetto | 27 | Copertura dello schermo | ||
| 7 | Giunto circolare | 14 | Piastra di supporto dell'acqua | 21 | Chiave | 28 | Ghiandola di imballaggio |
Dimensione dell'installazione
Parametro tecnico
|
modello |
Prestazione dell'acqua pulita |
||||||
|
flusso (m3/h) |
testa (m) |
velocità (r/min) |
massimo efficienza (%) |
NPSH (NPSHr) m. |
peso capo della pompa Chilogrammo |
componente dell'asse |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Dettagli
Applicazione dei campi
Il nostro servizio
periodo 1.Warranty: un anno (attenzione: La gamma della garanzia della macchina non comprende i pezzi di ricambio danneggiabili;
Per altre parti, fornendo le nuove parti libere per i clienti nel periodo di garanzia)
2. Contributo alla tecnica per il serbatoio di acqua di miscelazione dell'acciaio inossidabile
treno 3.Free facendo uso della riparazione a macchina e libera
