Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa centrifuga | Flusso massimo: | 1000m3/h |
|---|---|---|---|
| Testa massima: | 120M | Pressione: | 1.6Mpa |
| temperatura: | -50-130℃ | colore: | Su misura |
| Standard o non standard: | standard | nome: | Pompa chimica fondente lungo un asse spaccata centrifuga di orizzontale della fase di alta efficienz |
| Struttura: | Pompa ad un solo stadio | frequenza: | 50hz o 60hz sono tutti disponibili |
| Evidenziare: | pompa centrifuga ad alta pressione orizzontale,Pompe centrifughe industriali |
||
Pompa chimica orizzontale di circolazione di trasferimento delle pompe centrifughe di aspirazione di conclusione di innesco di auto
Caratteristica principale
1) struttura semplice della pompa, installazione semplice e manutenzione conveniente.
2) la bobina di rame 100% è adottata affinchè il motore assicuri il tempo di impiego.
3) vasta gamma dell'applicazione, che può essere ampiamente usata vivere, nell'industriale, nel prodotto chimico ed in altri campi.
4) il motore protetto contro le esplosioni può essere personalizzato per proteggere la vostra sicurezza.
Dettagli
Caratteristiche di funzionamento
|
Struttura |
Singola fase |
||
|
Testa |
10-90m |
||
|
Flusso |
8-800 m3/h |
||
|
Velocità |
980-2950 r/min |
||
|
Potere |
1.1-160 chilowatt |
||
|
Efficienza |
18%-85% |
||
|
NPSH |
1.4-4.5 m. |
||
|
Standard |
ISO9001 |
||
Struttura
| *1 | Vite di chiusura | *8 | Camera vice della ventola | 15 | Cappuccio di cuscinetto anteriore | 22 | Coppa dell'olio | *29 | Manica |
| 2 | Guarnizione | 9 | Giunto circolare | *16 | Cuscinetto anteriore | 23 | Dado di adeguamento | 30 | Anello con sigillo dell'acqua |
| *3 | Dado della ventola | *10 | Ventola vice | 17 | Corpo del cuscinetto | 24 | Vite di adeguamento | 31 | Riempitore |
| 4 | Giunto circolare | *11 | Camera dell'imballaggio | 18 | Sostegno del cuscinetto | 25 | Sostegno del corpo del cuscinetto | 32 | Giunto circolare |
| *5 | Ventola | 12 | Giunto circolare | *19 | Cuscinetto posteriore | *26 | asse | *33 | chiavi |
| *6 | Corpo di pompa | 13 | Ugello dell'acqua del risciacquo | 20 | Copertura posteriore del cuscinetto | 27 | Copertura dello schermo | ||
| 7 | Giunto circolare | 14 | Piastra di supporto dell'acqua | 21 | Chiave | 28 | Ghiandola di imballaggio |

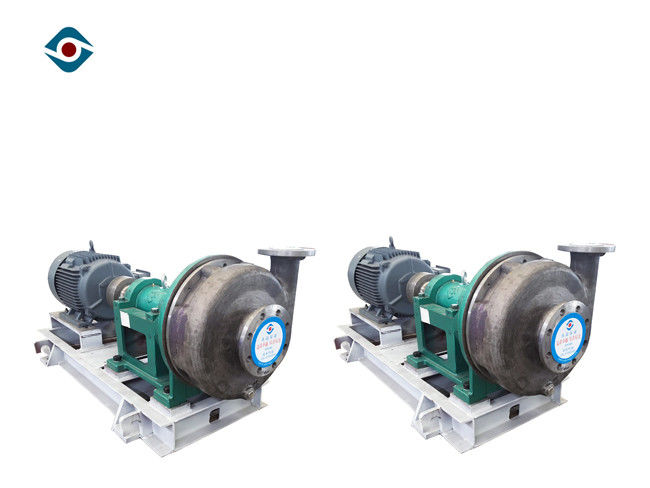

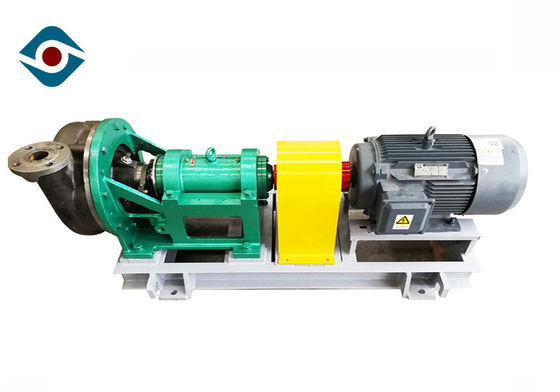

Immagine del prodotto
Strato tecnico di parametro
|
Modello |
Flusso (³ di m. /h) |
Testa (m) |
Velocità (r/min) |
Efficienza massima (%) |
NPSH (NPSHr) m. |
| 40WD-250 | 8-30 | 15-28 | 1450 | 39 | 1,5 |
| 40WD-310 | 8-30 | 23-38 | 1450 | 37 | 1,7 |
| 40WD-350 | 8-30 | 35-50 | 1450 | 35 | 1,7 |
| 50WD-250 | 30-50 | 15-28 | 1450 | 40 | 1,4 |
| 50WD-310 | 30-60 | 25-38 | 1450 | 45 | 1,5 |
| 50WD-350 | 30-60 | 35-50 | 1450 | 43 | 1,8 |
| 50WD-400 | 30-60 | 50-75 | 1450 | 35 | 1,8 |
| 65WD-250 | 50-80 | 15-28 | 1450 | 48 | 1,8 |
| 65WD-310 | 50-100 | 25-38 | 1450 | 50 | 2,2 |
| 65WD-350 | 50-100 | 35-50 | 1450 | 55 | 2,2 |
| 65WD-400 | 50-100 | 45-75 | 1450 | 53 | 2,7 |
| 65WD-450 | 50-100 | 70-90 | 1450 | 52 | 2,8 |
| 80WD-250 | 70-140 | 15-25 | 1450 | 61 | 2,5 |
| 80WD-310 | 70-140 | 25-38 | 1450 | 62 | 2,5 |
| 80WD-350 | 70-160 | 35-50 | 1450 | 63 | 2,8 |
| 80WD-400 | 70-160 | 50-70 | 1450 | 62 | 2,8 |
| 80WD-450 | 70-160 | 70-90 | 1450 | 60 | 2,8 |
| 100WD-310 | 100-220 | 20-35 | 1450 | 57 | 2,8 |
| 100WD-350 | 100-220 | 35-48 | 1450 | 60 | 2,8 |
| 100WD-400 | 100-220 | 40-65 | 1450 | 68 | 2,8 |
| 125WD-310 | 120-250 | 18-33 | 1450 | 62 | 3 |
| 125WD-350 | 120-290 | 35-48 | 1450 | 62 | 3 |
| 125WD-400 | 140-300 | 35-60 | 1450 | 65 | 3 |
| 150WD-310 | 200-400 | 18-33 | 1450 | 64 | 3,5 |
| 150WD-350 | 200-400 | 25-45 | 1450 | 65 | 3,5 |
| 150WD-400 | 200-400 | 40-55 | 1450 | 67 | 3,5 |
| 200WD-350 | 300-600 | 28-38 | 1450 | 67 | 4 |
| 200WD-430 | 300-650 | 50-64 | 1450 | 70 | 4 |
| 250WD-430 | 400-800 | 50-60 | 1450 | 70 | 4,5 |
