Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa di flusso assiale | Flusso: | 500-13000m3/h |
|---|---|---|---|
| Testa: | 2-8m | DN: | 300-1100mm |
| Tensione: | 380V/Customized | Garanzia: | 1 anno |
| colore: | Su misura | Struttura: | Pompa ad un solo stadio |
| Evidenziare: | horizontal axial flow propeller pump,axial flow centrifugal pump |
||
Aspirazione sommergibile orizzontale di alta efficienza della pompa di flusso assiale di grande capacità singola
Prodotto Desription
la pompa di flusso assiale chimica di ZW-serie è pompa a mensola ad un solo stadio. Adotta la struttura di porta anteriore-aperta. Questa struttura è molto semplice e conveniente per mantenere, perché il corpo e la conduttura di pompa non sono necessari essere smontati. Il corpo di pompa è sostenuto dal suo mezzo; l'allineamento del rotore è buono; la guarnizione di imballaggio è adottata, una volta richiesta specialmente, guarnizione meccanica può essere adottata per la guarnizione. La ventola e l'ugello di aspirazione abbinano molto bene. Una volta transferringabrasive i materiali, la sola necessità di cosa di fare è di cambiare la ventola e l'ugello di aspirazione. In questo modo, il tempo di impiego del corpo di pompa è aumentato.
Parametro tecnico

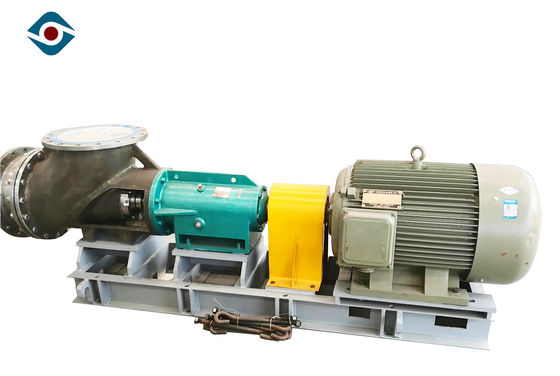

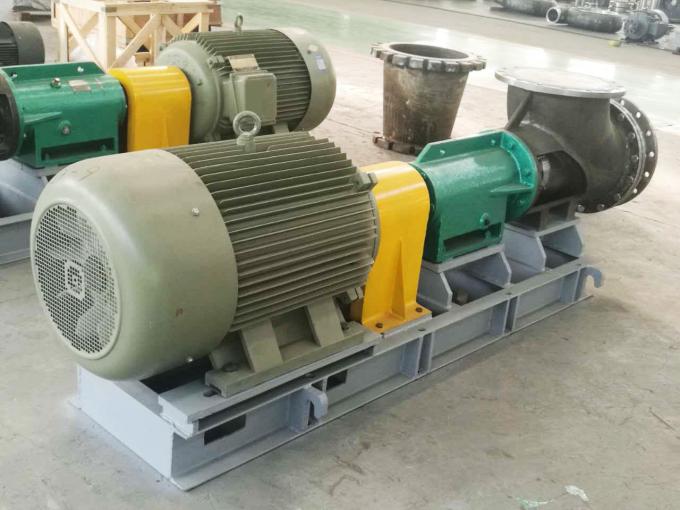

pompa di flusso assiale orizzontale di ZW-serie
| No. | Modello |
Flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

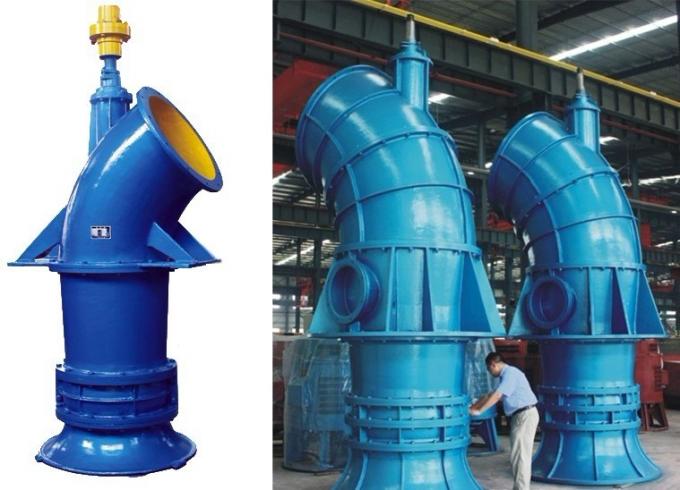

pompa di flusso assiale verticale di ZL-serie
| No. | Modello |
Flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Struttura
| 1 | Dado della ventola | 8 | Stanza di imballaggio | 15 | coppia | 22 | guarnizione della struttura | 29 | riempitore |
| 2 | Copertura di sigillamento | 9 | Base del cuscinetto | 16 | coppia | 23 | Abbassi sopportare la copertura superiore | 30 | Copertura di sigillamento |
| 3 | giunto | 10 | guarnizione della struttura | 17 | motore | 24 | Abbassi sopportare la copertura più bassa | 31 | ventola |
| 4 | guaina | 11 | abbassi il cuscinetto | 18 | Dado rotondo | 25 | Copertura d'imballaggio | ||
| 5 | asse | 12 | base | 19 | copertura superiore del cuscinetto | 26 | ugello | ||
| 6 | manica | 13 | Base del motore | 20 | cuscinetto superiore | 27 | Anello con sigillo dell'acqua | ||
| 7 | Corpo di pompa | 14 | Puntatore dell'olio | 21 | Sopportare caso | 28 | Copertura della pompa |
Caratteristiche
1) Adottando il modello idraulico eccellente all'estero ed adottando la tecnologia avanzata dell'analisi di simulazione su elaboratore (Pro/E, CFD ed altre piattaforme software), la pompa ha prestazione eccellente e l'alte affidabilità e stabilità. Adotta il supporto del piede, rotore a mensola, struttura idraulica eccellente, forma avanzata della guarnizione dell'asse, tipo a bassa velocità l'operazione, non solo la pompa funziona uniformemente, ma inoltre l'affidabilità è alta. Questo tipo di pompa ha l'alta efficienza, la zona di alta efficienza e buona prestazione di anti-cavitazione.
2) Completamente assorba i vantaggi delle pompe di flusso assiale a casa ed all'estero, la pompa assiale di ZW-serie ha la caratteristica della struttura semplice, della manutenzione conveniente e del funzionamento affidabile.
3) La selezione materiale della componente di sovracorrente della pompa è ragionevole. Il materiale ha tempo di impiego lungo e soddisfa la usura-resistenza e le richieste resistenti alla corrosione dei residui del trasporto dei termini differenti di media.
4) La guarnizione dell'asse adotta due generi di forme della guarnizione: guarnizione di imballaggio e guarnizione meccanica, che è conveniente affinchè l'utente selezioni la forma appropriata della guarnizione dell'asse secondo la situazione reale.
Il materiale sceglie
Offriamo CD4MCu, Cr30, 304, 304L, 316L, 904L (UB-6), 20# ed alcuni altri materiali affinchè scegliamo.
| Industria | Stazione | Breve del tubo di aspirazione e della ventola materiale |
| industria fosforosa del fertilizzante | stazione infiammante | Cr30 |
| stazione di concentrazione nell'acido fosforico | 904L | |
| Altre industrie | stazione concentrata del ciclo | CD4MCu, Cr30, 304, 304L, 316, lega 316L, 904L (UB-6), 20# ed altri materiali |
Immagine del prodotto
FAQ
1. Q: È voi un produttore o la società per azioni?
A: Siamo un produttore stabilito nel 1995, produttore professionista della pompa di prodotto-processo e miscelatore economizzatore d'energia con un'esperienza di più di 20 anni.
2. Q: Che cosa è il vostro termine di consegna?
A: L'ordine in lotti sarà spedito entro 40 giorni lavorativi dopo la ricezione del deposito.
3. Q: Che cosa è la vostra politica di servizio della garanzia?
A: 12 mesi per tutti i prodotti e garanzia di alcuni prodotti è 24months.
4. Q: Che informazioni che devo offrire per la citazione?
A: Medium: __________pH: ______
Peso specifico: Temperatura del _____: _______
Capacità/flusso: Testa di ________m3/h: _________m
Tensione: Frequenza del ____________V: _________Hz
Potere: _____________KW
5. Q: Che cosa è la vostra quantità minima?
A: Un insieme inoltre è accolto favorevolmente a noi.
