Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa di flusso assiale | Flusso: | 500-13000m3/h |
|---|---|---|---|
| Testa: | 2-8m | DN: | 300-1100mm |
| Tensione: | 380V/Customized | Garanzia: | 1 anno |
| colore: | Su misura | Nome del prodotto: | Pompa di elica di flusso assiale |
| Evidenziare: | axial flow propeller pumps,horizontal axial flow propeller pump |
||
La pompa di flusso assiale orizzontale della singola fase, ha spaccato lungo un asse la pompa centrifuga della ventola
Descrizione di prodotto
Dati di specificazione
|
|
Modello: pompa assiale orizzontale di ZW-serie |
| Dimensione di scarico: 300mm~1300mm | |
| Dimensione dell'entrata: 300mm~1300mm | |
| Capacità: un ³ /h da 800~13000 m. | |
| Testa: 2~8 m. | |
| Efficienza massima: 73% | |
| NPSH: 0m~1m | |
| Potere massimo permissibile del motore: 315 chilowatt | |
| Ventola | Dimensione delle particelle massima permessa: 20 millimetri |
| Pale: 5/6 | Tipo della guarnizione: guarnizione meccanica/guarnizione dinamica/guarnizione di imballaggio |
| Tipo: metà chiusa aperta | Peso della pompa: fino a 3000kg |
| Materiale: Metallo (secondo le condizioni di lavoro) | RPM: 1450 r/min |
Parametro tecnico
pompa di flusso assiale orizzontale di ZW-serie
|
No. |
Modello |
Flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
|
1 |
ZW300 |
800-1000 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZW350 |
800-1200 |
2-6 |
600-1450 |
40-55 |
|
3 |
ZW400 |
1000-2000 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZW500 |
1500-3200 |
2-7 |
570-980 |
50-65 |
|
5 |
ZW600 |
2000-3500 |
2-7 |
300-750 |
50-65 |
|
6 |
ZW700 |
3000-6000 |
2-7 |
300-600 |
60-70 |
|
7 |
ZW760 |
4000-7600 |
2-6 |
300-600 |
60-70 |
|
8 |
ZW820 |
5000-9000 |
2-5 |
200-500 |
60-73 |
|
9 |
ZW1100 |
8000-13000 |
2-6.5 |
200-475 |
65-75 |
pompa di flusso assiale verticale di ZL-serie
|
No. |
Modello |
flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
|
1 |
ZL300 |
500-800 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZL350 |
550-1000 |
2-8 |
600-1450 |
40-55 |
|
3 |
Zl400 |
600-1600 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZL500 |
1200-2200 |
2-6 |
570-750 |
50-65 |
|
5 |
ZL600 |
2000-3000 |
2-6 |
300-750 |
50-65 |
|
6 |
ZL700 |
3000-6000 |
1-5 |
300-600 |
60-70 |
|
7 |
ZL800 |
5000-9000 |
1-5 |
200-500 |
60-73 |
|
8 |
ZL950 |
6000-11000 |
1-4 |
200-500 |
60-77 |
|
9 |
ZL1050 |
8000-12000 |
1-4 |
100-400 |
64-77 |
|
10 |
ZL1300 |
9000-15000 |
1-3 |
100-300 |
65-78 |
Struttura
|
1 |
Dado della ventola |
8 |
Stanza di imballaggio |
15 |
coppia |
22 |
guarnizione della struttura |
29 |
riempitore |
|
2 |
Copertura di sigillamento |
9 |
Base del cuscinetto |
16 |
coppia |
23 |
Abbassi sopportare la copertura superiore |
30 |
copertura di sigillamento |
|
3 |
giunto |
10 |
guarnizione della struttura |
17 |
motore |
24 |
Abbassi sopportare la copertura più bassa |
31 |
ventola |
|
4 |
guaina |
11 |
abbassi il cuscinetto |
18 |
dado rotondo |
25 |
Copertura d'imballaggio |
|
|
|
5 |
asse |
12 |
base |
19 |
copertura superiore del cuscinetto |
26 |
ugello |
|
|
|
6 |
manica |
13 |
Base del motore |
20 |
cuscinetto superiore |
27 |
Anello con sigillo dell'acqua |
|
|
|
7 |
Corpo di pompa |
14 |
Puntatore dell'olio |
21 |
Sopportare caso |
28 |
Copertura della pompa |

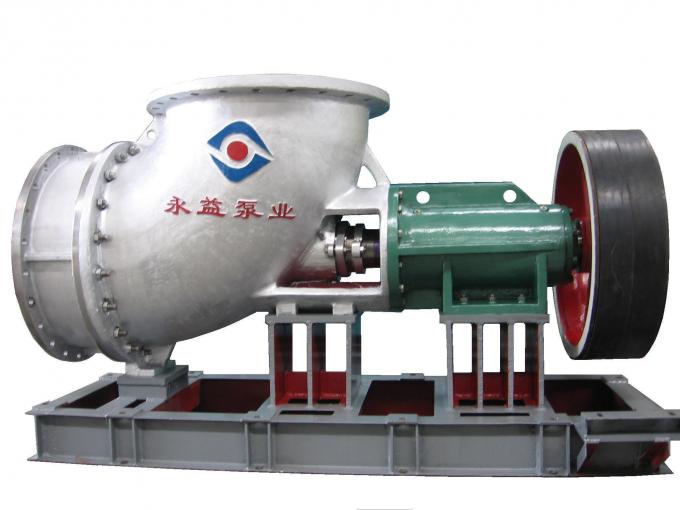

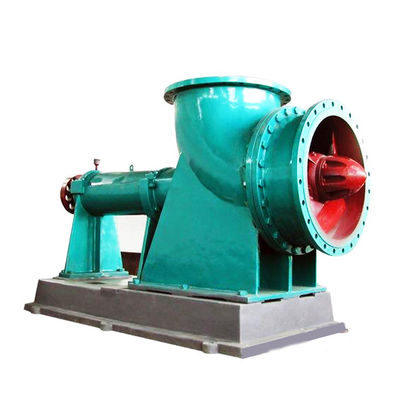

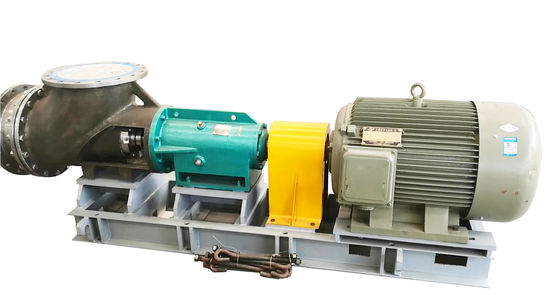

Immagine del prodotto
