Dettagli:
Termini di pagamento e spedizione:
|
| Max Flow: | 13000m3/h | Testa massima: | 8m |
|---|---|---|---|
| DN: | 300-1100mm | Structure: | Single-stage Pump |
| Certificazione: | ISO9001 | Material: | Cast iron or stainless steel |
| Evidenziare: | axial flow propeller pumps,horizontal axial flow propeller pump |
||

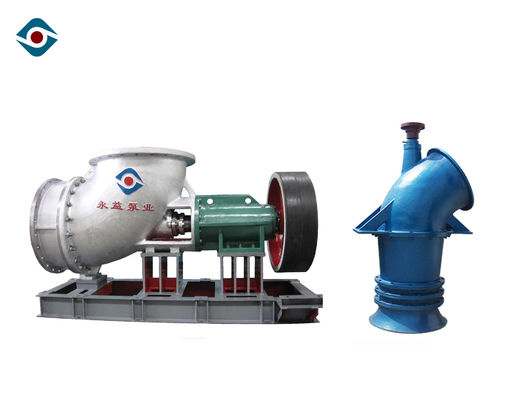

Grande pompa di elica del volume con la pompa di Misto-flusso/a flusso assiale motore per irrigazione
Breve introduzione
C'è tre tipo s di pompa centrifuga, compreso flusso assiale, flusso misto e flusso radiale. Il principio di funzionamento assiale della pompa è che il liquido è inserito una direzione parallela all'asse della ventola nel corso del loro attraversa la pompa, non cambia le loro posizioni radiali. Le pompe di flusso assiale sono descritte dalle più alte portate e dalla testa più bassa.
Parametro tecnico
pompa di flusso assiale orizzontale di ZW-serie
| No. | Modello |
Flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |
pompa di flusso assiale verticale di ZL-serie
| No. | Modello |
Flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Struttura
| 1 | Dado della ventola | 8 | Stanza di imballaggio | 15 | coppia | 22 | guarnizione della struttura | 29 | riempitore |
| 2 | Copertura di sigillamento | 9 | Base del cuscinetto | 16 | coppia | 23 | Abbassi sopportare la copertura superiore | 30 | Copertura di sigillamento |
| 3 | giunto | 10 | guarnizione della struttura | 17 | motore | 24 | Abbassi sopportare la copertura più bassa | 31 | ventola |
| 4 | guaina | 11 | abbassi il cuscinetto | 18 | Dado rotondo | 25 | Copertura d'imballaggio | ||
| 5 | asse | 12 | base | 19 | copertura superiore del cuscinetto | 26 | ugello | ||
| 6 | manica | 13 | Base del motore | 20 | cuscinetto superiore | 27 | Anello con sigillo dell'acqua | ||
| 7 | Corpo di pompa | 14 | Puntatore dell'olio | 21 | Sopportare caso | 28 | Copertura della pompa |
Caratteristiche
1) Adottando il modello idraulico eccellente all'estero ed adottando la tecnologia avanzata dell'analisi di simulazione su elaboratore (Pro/E, CFD ed altre piattaforme software), la pompa ha prestazione eccellente e l'alte affidabilità e stabilità. Adotta il supporto del piede, rotore a mensola, struttura idraulica eccellente, forma avanzata della guarnizione dell'asse, tipo a bassa velocità l'operazione, non solo la pompa funziona uniformemente, ma inoltre l'affidabilità è alta. Questo tipo di pompa ha l'alta efficienza, la zona di alta efficienza e buona prestazione di anti-cavitazione.
2) Completamente assorba i vantaggi delle pompe di flusso assiale a casa ed all'estero, la pompa assiale di ZW-serie ha la caratteristica della struttura semplice, della manutenzione conveniente e del funzionamento affidabile.
3) La selezione materiale della componente di sovracorrente della pompa è ragionevole. Il materiale ha tempo di impiego lungo e soddisfa la usura-resistenza e le richieste resistenti alla corrosione dei residui del trasporto dei termini differenti di media.
4) La guarnizione dell'asse adotta due generi di forme della guarnizione: guarnizione di imballaggio e guarnizione meccanica, che è conveniente affinchè l'utente selezioni la forma appropriata della guarnizione dell'asse secondo la situazione reale.
Il materiale sceglie
Il materiale scelto è uno del punto più importante per produrre la pompa. Il materiale dovrebbe non solo essere resistenza durevole, ma anche di resistenza all'abrasione e della corrosione basata sulla condizione di lavoro. Qui è la descrizione di un certo materiale:
Il ghisa fornisce la forza, la durevolezza e la resistenza all'abrasione ad alta resistenza che corrisponde alle valutazioni ad alta pressione.
La plastica è economica e fornisce l'estesi resistenza alla corrosione e attacco chimico.
Le leghe dell'acciaio inossidabile d'acciaio ed assicurano la protezione contro corrosione della ruggine e del prodotto chimico ed hanno forze più ad alta resistenza che la plastica, corrispondente alle valutazioni ad alta pressione.
Che cosa è più, inoltre forniamo l'altro materiale affinchè scegliamo: CD4MCu, Cr30, 304, 304L, 316, 316L, 904L (UB-6), lega 20#
Immagine del prodotto
FAQ
1. Q: È voi un produttore o la società per azioni?
A: Siamo un produttore stabilito nel 1995, produttore professionista della pompa di prodotto-processo e miscelatore economizzatore d'energia con un'esperienza di più di 20 anni.
2. Q: Che cosa è il vostro termine di consegna?
A: L'ordine in lotti sarà spedito entro 40 giorni lavorativi dopo la ricezione del deposito.
3. Q: Che cosa è la vostra politica di servizio della garanzia?
A: 12 mesi per tutti i prodotti e garanzia di alcuni prodotti è 24months.
4. Q: Che informazioni che devo offrire per la citazione?
A: Medium: __________pH: ______
Peso specifico: Temperatura del _____: _______
Capacità/flusso: Testa di ________m3/h: _________m
Tensione: Frequenza del ____________V: _________Hz
Potere: _____________KW
5. Q: Che cosa è la vostra quantità minima?
A: Un insieme inoltre è accolto favorevolmente a noi.
