| Teoria: | Pompa centrifuga | Flusso massimo: | 1000m3/h |
|---|---|---|---|
| Testa massima: | 120M | colore: | Su misura |
| OEM: | benvenuti | energia: | elettrico |
| Pressione: | Alta pressione | Garanzia: | 1 anno |
| Evidenziare: | pompa centrifuga ad alta pressione orizzontale,Pompe centrifughe industriali |
||
Caso spaccato Electric Power aspirazione orizzontale della pompa centrifuga di grande capacità di singola
Descrizione di prodotto
le pompe di WD-serie sono pompe centrifughe resistenti alla corrosione orizzontali, con il canale di flusso spazioso della ventola e la prestazione idraulica superiore. Lo schermo posteriore della ventola è fornito di lama posteriore, che può ridurre la perdita di media. Per recuperare la prestazione della pompa quando le componenti del passaggio di flusso sono indossate ed il dispositivo di regolazione corroso e assiale è fornito per regolare lo spazio fra la ventola ed il corpo di pompa. I tipi variabili di assi sigillano (guarnizione meccanica compresa, guarnizione dinamica + guarnizione di imballaggio, guarnizione dinamica + guarnizione K tipa) sono adottati per soddisfare le richieste di sigillamento dell'asse del trasporto dei media variabili
Struttura
| *1 | Vite di chiusura | *8 | Camera vice della ventola | 15 | Cappuccio di cuscinetto anteriore | 22 | Coppa dell'olio | *29 | Manica |
| 2 | Guarnizione | 9 | Giunto circolare | *16 | Cuscinetto anteriore | 23 | Dado di adeguamento | 30 | Anello con sigillo dell'acqua |
| *3 | Dado della ventola | *10 | Ventola vice | 17 | Corpo del cuscinetto | 24 | Vite di adeguamento | 31 | Riempitore |
| 4 | Giunto circolare | *11 | Camera dell'imballaggio | 18 | Sostegno del cuscinetto | 25 | Sostegno del corpo del cuscinetto | 32 | Giunto circolare |
| *5 | Ventola | 12 | Giunto circolare | *19 | Cuscinetto posteriore | *26 | asse | *33 | chiavi |
| *6 | Corpo di pompa | 13 | Ugello dell'acqua del risciacquo | 20 | Copertura posteriore del cuscinetto | 27 | Copertura dello schermo | ||
| 7 | Giunto circolare | 14 | Piastra di supporto dell'acqua | 21 | Chiave | 28 | Ghiandola di imballaggio |

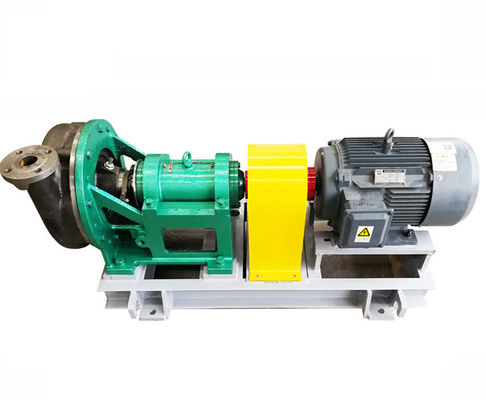

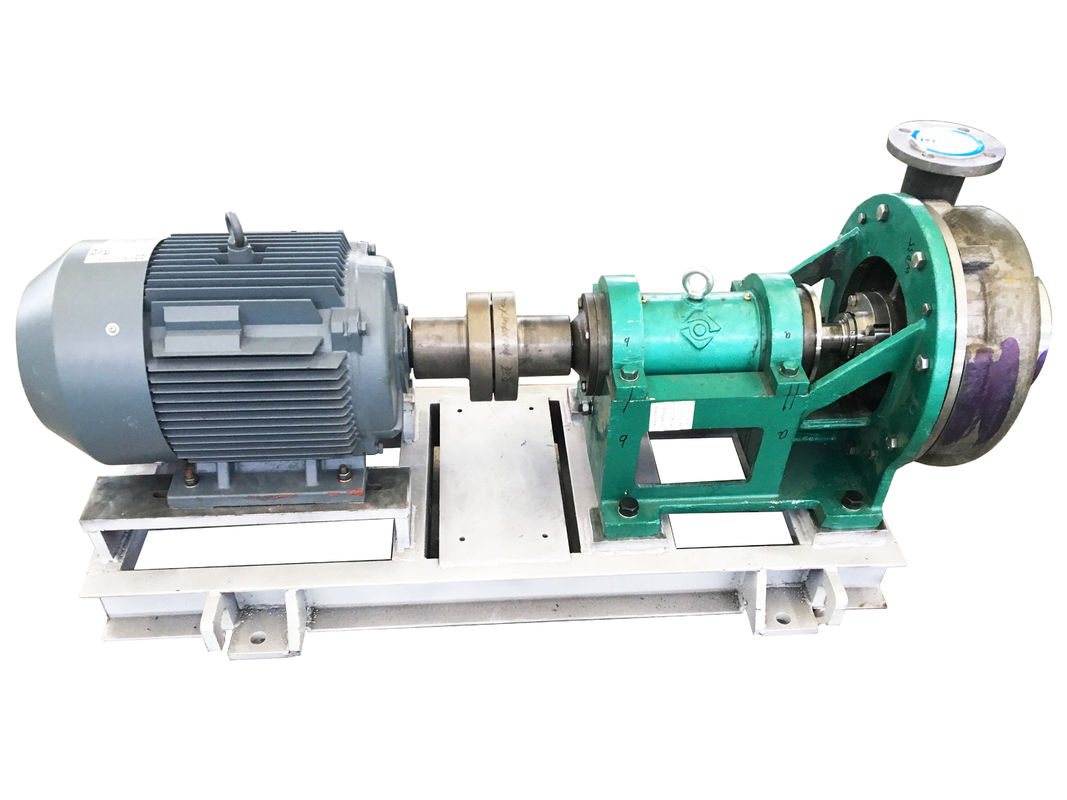

Manifestazione del prodotto
Gamma di specificazione
|
|
Modello: pompa centrifuga di WD-serie |
| Dimensione di scarico: 40mm~200mm | |
| Dimensione dell'entrata: 50mm~250mm | |
| Capacità: 8 ~ un ³ /h da 800 m. | |
| Testa: 10 ~ 90 m. | |
| Efficienza massima: 70% | |
| NPSH: 1.4m~4.5m | |
| Potere massimo permissibile del motore: 315 chilowatt | |
| Ventola | Dimensione delle particelle massima permessa: 20 millimetri |
| Pale: 5/6 | Tipo della guarnizione: guarnizione meccanica/guarnizione dinamica/guarnizione di imballaggio |
| Tipo: metà chiusa aperta | Peso della pompa: fino a 3000kg |
| Materiale: Metallo (secondo le condizioni di lavoro) | RPM: 1450 r/min |
Uso
1. Utilizzato nelle industrie differenti gradisca l'industria chimica, l'industria di metallurgia, l'industria dell'elettricità, l'industria della carta, l'industria alimentare, l'industria farmaceutica e la fibra sintetica.
2. Porti corrosivo & il medium liquido abrasivo che contengono i solidi soddisfa non non più di 35%
FAQ
1. Q: È voi un produttore o la società per azioni?
A: Siamo un produttore stabilito nel 1995, produttore professionista della pompa di prodotto-processo e miscelatore economizzatore d'energia con un'esperienza di più di 20 anni.
2. Q: Che cosa è il vostro termine di consegna?
A: L'ordine in lotti sarà spedito entro 40 giorni lavorativi dopo la ricezione del deposito.
3. Q: Che cosa è la vostra politica di servizio della garanzia?
A: 12 mesi per tutti i prodotti e garanzia di alcuni prodotti è 24months.
4. Q: Che informazioni che devo offrire per la citazione?
A: Medium: __________pH: ______
Peso specifico: Temperatura del _____: _______
Capacità/flusso: Testa di ________m3/h: _________m
Tensione: Frequenza del ____________V: _________Hz
Potere: _____________KW
5. Q: Che cosa è la vostra quantità minima?
A: Un insieme inoltre è accolto favorevolmente a noi.
