| Teoria: | Pompa di flusso assiale | Flusso massimo: | 13000m3/h |
|---|---|---|---|
| Testa massima: | 8m | Tensione: | 380V/Customized |
| Garanzia: | 1 anno | colore: | Su misura |
| Standard o non standard: | standard | energia: | elettrico |
| le KY: | Pompa assiale di Fow | ||
| Evidenziare: | pompa di elica orizzontale di flusso assiale,pompa centrifuga di flusso assiale |
||
Alta affidabilità di flusso assiale della pompa di irrigazione aspirazione verticale/orizzontale della pompa singola
Breve introduzione
la pompa di flusso assiale chimica di ZW-serie è pompa a mensola ad un solo stadio. Adotta la struttura di porta anteriore-aperta. Questa struttura è molto semplice e conveniente per mantenere, perché il corpo e la conduttura di pompa non sono necessari essere smontati. Il corpo di pompa è sostenuto dal suo mezzo; l'allineamento del rotore è buono; la guarnizione di imballaggio è adottata, una volta richiesta specialmente, guarnizione meccanica può essere adottata per la guarnizione. La ventola e l'ugello di aspirazione abbinano molto bene. Nel trasferire i materiali abrasivi, la sola necessità di cosa di fare è di cambiare la ventola e l'ugello di aspirazione. In questo modo, il tempo di impiego del corpo di pompa è aumentato.
Caratteristica
1. prestazione eccellente ed alta affidabilità
2. buona prestazione di anti-cavitazione
3. rotore a mensola, struttura anteriore di apertura
4. di sostegno dalla metà del corpo di pompa
5. guarnizioni di imballaggio e guarnizioni meccaniche
6. la ventola può essere invertita per cambiare la direzione di scorrimento del medium
Caratteristiche di funzionamento
Flusso: 800 ~ ³/h di 13000m
Testa: 2 ~ 8m.
DN: 300-1100mm
Pressione: 1.0MPa
Temperatura: -50℃-+150℃
Struttura
|
1 |
Dado della ventola |
8 |
Stanza di imballaggio |
15 |
coppia |
22 |
guarnizione della struttura |
29 |
riempitore |
|
2 |
Copertura di sigillamento |
9 |
Base del cuscinetto |
16 |
coppia |
23 |
Abbassi sopportare la copertura superiore |
30 |
Copertura di sigillamento |
|
3 |
giunto |
10 |
guarnizione della struttura |
17 |
motore |
24 |
Abbassi sopportare la copertura più bassa |
31 |
ventola |
|
4 |
guaina |
11 |
abbassi il cuscinetto |
18 |
Dado rotondo |
25 |
Copertura d'imballaggio |
|
|
|
5 |
asse |
12 |
base |
19 |
copertura superiore del cuscinetto |
26 |
ugello |
|
|
|
6 |
manica |
13 |
Base del motore |
20 |
cuscinetto superiore |
27 |
Anello con sigillo dell'acqua |
|
|
|
7 |
Corpo di pompa |
14 |
Puntatore dell'olio |
21 |
Sopportare caso |
28 |
Copertura della pompa |
|
Applicazione

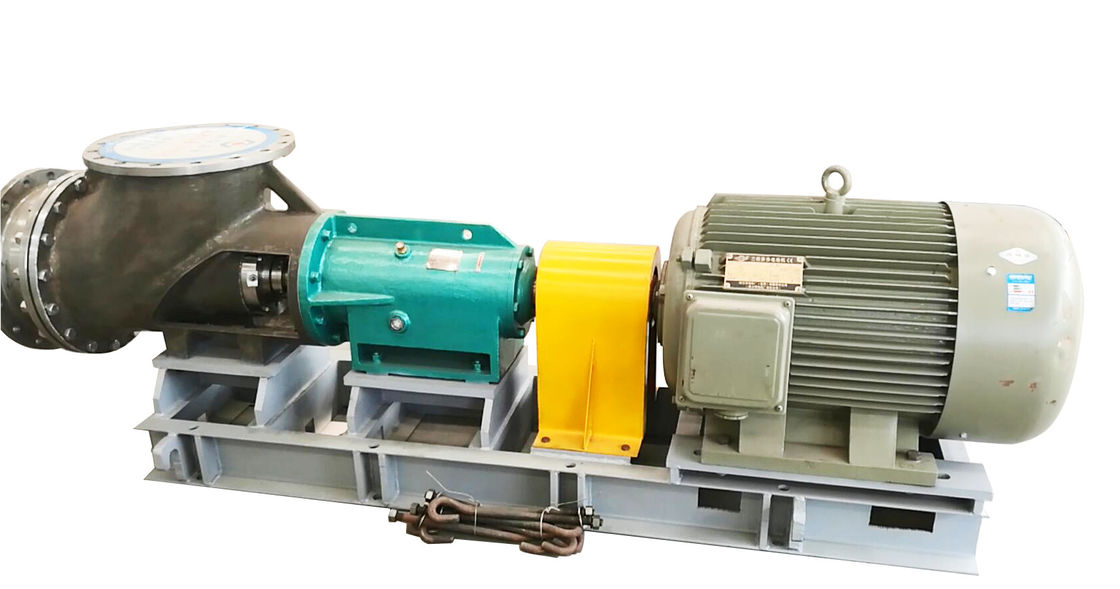

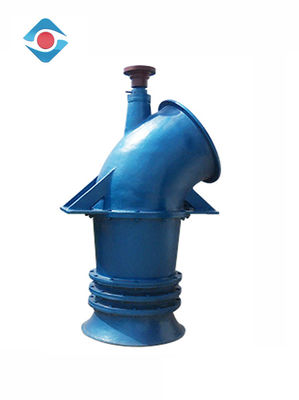

Immagine del prodotto
