Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa di flusso assiale | Flusso: | 500-13000m3/h |
|---|---|---|---|
| Testa: | 2-8m | Pressione: | Pressione bassa |
| Tensione: | 380V/Customized | colore: | Su misura |
| Caratteristica: | Grande flusso | nome: | Pompa del gomito dell'elica |
| Evidenziare: | pompe di elica di flusso assiale,pompa centrifuga di flusso assiale |
||
Pompa di flusso assiale orizzontale chimica, singola fase della pompa a circolazione forzata
Parametro tecnico

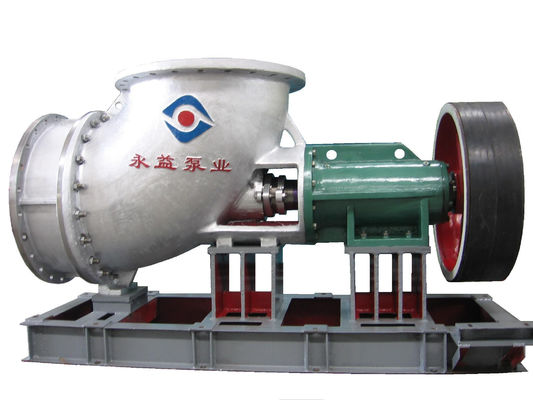

pompa di flusso assiale orizzontale di ZW-serie
| No. | Modello |
Flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

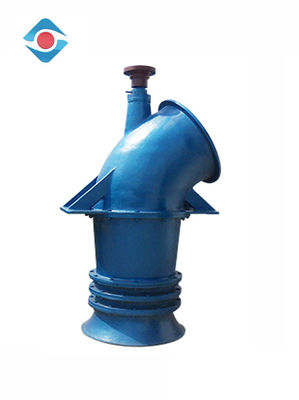

pompa di flusso assiale verticale di ZL-serie
| No. | Modello |
Flusso m3/h |
Testa m. |
Velocità girante r/min |
Potere del motore Chilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Gamma di specificazione
| Modello: pompa assiale orizzontale di ZW-serie |
| Dimensione di scarico: 300mm~1300mm |
| Dimensione dell'entrata: 300mm~1300mm |
| Capacità: ³ /h di 800~13000m |
| Testa: 2~8m |
| Efficienza massima: 73% |
| NPSH: 0m~1m |
| Dimensione delle particelle massima permessa: 20 millimetri |
| Tipo della guarnizione: guarnizione meccanica/guarnizione dinamica/guarnizione di imballaggio |
Struttura
| 1 | Dado della ventola | 8 | Stanza di imballaggio | 15 | coppia | 22 | guarnizione della struttura | 29 | riempitore |
| 2 | Copertura di sigillamento | 9 | Base del cuscinetto | 16 | coppia | 23 | Abbassi sopportare la copertura superiore | 30 | Copertura di sigillamento |
| 3 | giunto | 10 | guarnizione della struttura | 17 | motore | 24 | Abbassi sopportare la copertura più bassa | 31 | ventola |
| 4 | guaina | 11 | abbassi il cuscinetto | 18 | Dado rotondo | 25 | Copertura d'imballaggio | ||
| 5 | asse | 12 | base | 19 | copertura superiore del cuscinetto | 26 | ugello | ||
| 6 | manica | 13 | Base del motore | 20 | cuscinetto superiore | 27 | Anello con sigillo dell'acqua | ||
| 7 | Corpo di pompa | 14 | Puntatore dell'olio | 21 | Sopportare caso | 28 | Copertura della pompa |
Caratteristiche
◆ con alta efficienza e la buona prestazione di anti-cavitazione, è utilizzata nel trasporto del liquido ad alta temperatura senza particelle solide.
Il ◆ che il grado resistente alla corrosione è dipeso dal materiale delle parti, la temperatura del mezzo trasmissivo è ~+120℃.
Applicazione
1, industria chimica;
2, industria della fibra sintetica;
3, industria di tintura;
4, industria di fabbricazione della carta;
5, edilizia;
6, plastica e industria della gomma;
Servizio
ingegnere e lavoratori di *Professional
*Enquiry sarà risposto entro 8 ore lavorative
caso di legno dell'esportazione libera di fumigazione di *Standard
OEM o ODM del *Support
