Pompa centrifuga orizzontale resistente alla corrosione della singola fase per acido e l'alcali

Pompa centrifuga orizzontale resistente alla corrosione della singola fase per acido e l'alcali

Dati di specificazione

Diametro: 200mm~470mm

Capacità: 8 ~ un ³ /h da 800 m.
Testa: 10 ~ 90 m.
NPSH: 1.4m~4.5m

Efficienza massima: 70%
Tipo della guarnizione: Guarnizione di imballaggio dinamica della guarnizione della guarnizione meccanica
Peso della pompa: fino a 3000kg
RPM: 1450 r/min
Materiale: Metallo corrosivo di resistenza

Potere massimo del motore: 315 chilowatt

Struttura

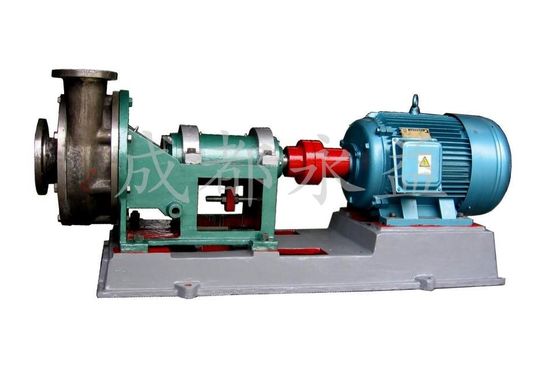

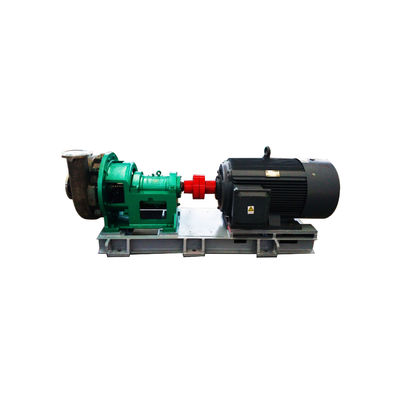

Immagine del prodotto

Caratteristica/vantaggio della struttura:

1. Spaccatura della parte radiale, porta posteriore, pompa centrifuga della singola voluta di aspirazione della singola fase

2. La ventola ha multi tipi: struttura chiusa, semiaperta, completamente aperta, di turbine

3. Le lame posteriori è utilizzata per equilibrare le forze assiali e per impedire le particelle solide entrare nella guarnizione

4. La voluta della pompa è un'estremità di aspirazione, uno sbocco tangenziale e una struttura di sostegno a mensola.

5. Il corpo del cuscinetto è lubrificato con grasso o olio

6. Le guarnizioni dell'asse possono essere guarnizioni meccaniche o ventola vice + guarnizione dinamica d'imballaggio

Caratteristica della ventola

1) La ventola è progettata come la ventola aperta, la ventola semiaperta, la ventola di vortice e ventola chiusa.

2) La ventola chiusa è progettata come ventola di ampio-flusso secondo il principio di flusso multifase, che è utile al passaggio del medium solido senza ostruire

3) La ventola è progettata con le lame posteriori e le lame della parte posteriore della parte anteriore sono utilizzate per impedire il medium rifluire verso l'entrata di pompa.

4) Le lame sono utilizzate per ridurre la pressione assiale di perdita e per equilibrare la forza assiale.

5) La ventola è montata sull'asse con una misura conica per l'assemblea e lo smontaggio facili.

6) La ventola è fissata con il dado della ventola e la vite di chiusura.

Applicazione

1. Industria dell'alcali: acqua madre di salamoia ammoniacale per produzione di soda calcinata, ammoniaca e soda, alcali caustico per produzione del chloralkali, prodotti del cloro, clorato, ipoclorito ecc.

2. Metallurgia non ferrosa: trasporto dell'elettrolito di rame e nichel elettrolisi, foschia acida/liquore per produzione del cobalto, polpa per produzione dello zinco, vanadate del minerale metallifero dell'ammonio per produzione del vanadio e produzione liquida del forgold della tiourea dell'acido.

3. Industria siderurgica: placcatura, lavaggio acido,

4. trattamento acido residuo. Industria acida: acido nitrico, acido solforico, acido cloridrico, acido fosforico, acido acetico ecc.

5. Petrochimico: aldeidi raffinate petrolio, alky| produzione del benzene.

6. Fibra sintetica ed industria di plastica: produzione, tessitura e tintura della fibra di poliestere e del PVC.

7. Fabbricazione di carta: trasporto del liquido d'ebollizione di polpa e del liquido di candeggio.

8. Industria del fertilizzante chimico: produzione di urea e del nitrato di ammonio.

9. Farmaceutico: produzione di medicina e dell'antiparassitario.

10. Protezione dell'ambiente: trasporto foschia acida/liquore.
