Dettagli:
Termini di pagamento e spedizione:
|
| Portata: | 2000 m3/h | Sollevi la testa: | 160 m. |
|---|---|---|---|
| Tipo: | Pompa della lama | Tensione: | Più di 220V |
| nome: | Pompa di innesco di auto | Tipo della guarnizione: | Guarnizione di imballaggio della guarnizione meccanica |
| Pressione di esercizio: | 2.5MPa | ||
| Evidenziare: | centrifugal chemical process pumps,chemical transfer pumps |
||

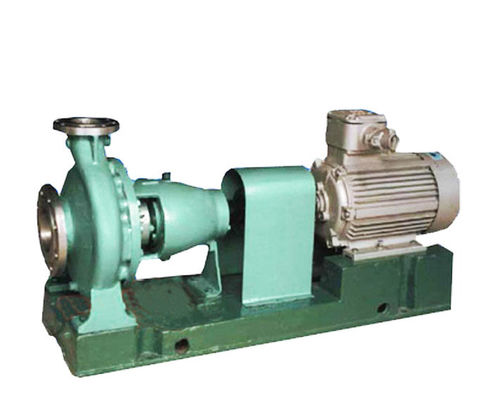

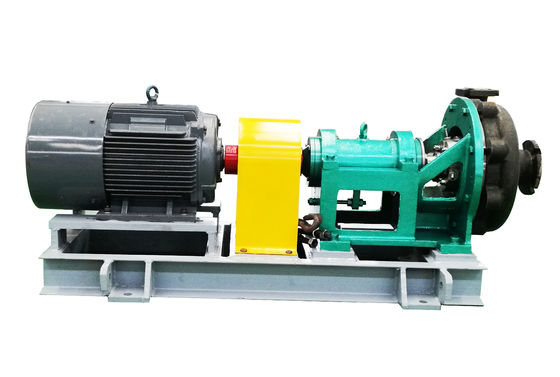

Auto resistente alla corrosione ad alta velocità che innesca pompa centrifuga per il prodotto chimico ad alta temperatura
Dati di operazione
Tabella di prestazione
| Modello | Velocità stimata n=2900r/min | Speedn=1450r/min stimato | |||||||||||||
| Ventola |
Capacità Q (m3/h) |
Testa H (m) |
Densità relativa ρ=1.00 | Densità relativa ρ=1.84 | Ventola |
Capacità (m3/h) |
H capa (m) | Densityρ=1.00 relativo | Densityρ=1.84 relativo | ||||||
| Potere e modello del motore | Potere e modello del motore | ||||||||||||||
| Chilowatt | Chilowatt | Chilowatt | Chilowatt | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5,5 | 132S-4 | 7,5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7,5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7,5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5,5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7,5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5,5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7,5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
| M. | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Caratteristica della struttura
Norme ISO5199 e GB/T5656
sulla base di un modello idraulico avanzato, alta efficienza
alta versatilità ed ampia gamma di applicazione
progettazione di tirata-indietro: riduca la manutenzione ed i costi di riparazione
parti intercambiabili
Flangia di norma di GB/T9113.1-2000PN2.5MPa
Dettagli
Intelaiatura della pompa: la progettazione della cassa della voluta, spaccatura della parte radiale con i piedi integrati, fornisce la resistenza eccellente ai carichi della conduttura ed all'affidabilità migliore. La progettazione inserita permette di rimuovere l'elemento girante senza colpire l'operazione della boccola del motore.
Ventola: Inpleller è colata del inblock. Ci sono due modi equilibrare la forza assiale della pompa: quando il diametro nominale della ventola è inferiore o uguale a 250mm, la lama posteriore è utilizzata per equilibrare la forza; quando il diametro nominale della ventola è più grande di o uguale a 315mm, l'anello sigillante ed il foro dell'equilibrio sono usati per equilibrare la forza. La forza assiale residua è assorbita da un insieme dei cuscinetti a sfera angolari del contatto.
Guarnizione dell'asse: La dimensione della cavità della guarnizione dell'asse soddisfa le richieste di vari tipi della guarnizione dell'asse. La guarnizione di imballaggio, guarnizione meccanica della singola estremità, fa pressione sulla doppia guarnizione, doppia guarnizione pressureless e la guarnizione meccanica della cartuccia può essere utilizzata per soddisfare l'esigenza dei clienti.
Applicazione
Nei campi dei prodotti chimici, dell'industria petrochimica, della metallurgia, dell'industria della fibra sintetica, dell'industria farmaceutica, dell'industria di fabbricazione di carta, dell'industria del condizionamento d'aria, dell'industria dello zucchero, dell'industria di riscaldamento, della desalificazione dell'acqua di mare e del rifornimento idrico, CZ-serie del pumpsare adatto trasportare medium liquido neutrale, medium liquido corrosivo, chiaro medium liquido e medium liquido che contiene poche particelle solide.
