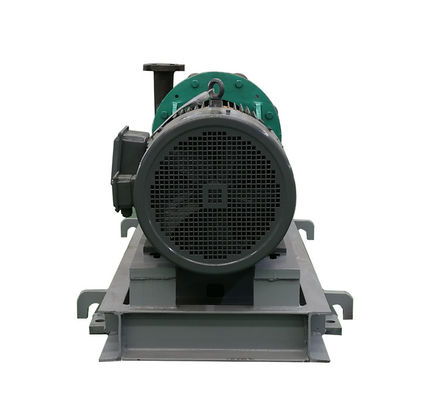

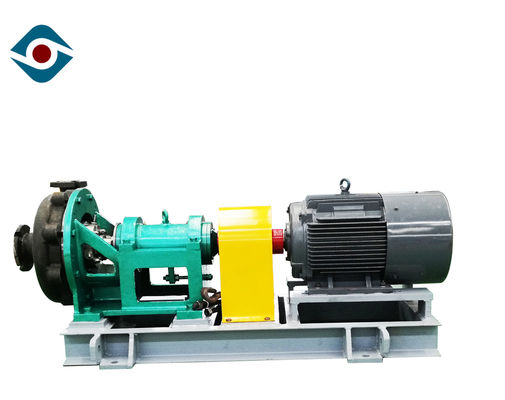

Il tipo aperto parte posteriore estrae l'installazione centrifuga di orizzontale delle pompe di innesco di auto

Apra il tipo pompe autoadescanti centrifughe dell'installazione orizzontale inserita posteriore

Dati di operazione

Dimensione di scarico: 20mm ~250mm

Dimensione dell'entrata: 32mm~300mm

Capacità: ³ /h di 4~2000m

Testa: 2~160m

Efficienza massima: 65%

NPSH: 0m~3.5m

Tipo della ventola: chiuso/mezzo apra

RPM: 1450r/min~2900rpm

Costruzione

• guarnizioni di imballaggio o guarnizioni meccaniche
• installazione orizzontale
• Diametro nominale: DN32~DN300
• ventola aperta sporcizia-resistente
• la distanza della ventola può essere regolata ottimamente dall'esterno
• aspirazione orizzontale e scarico verticale
• pompa spaccata della voluta della parte radiale

Materiale

• Acciaio al carbonio grigio classificato del ghisa (Wcb)
• Acciaio legato Cf8
• Cf8m Cf3
• Lega 20 di Cf3m (Ss-316l)
• Cd4mcu. Ni-leghe del nichel
• Ni-resista a 2-1nicl
• R55 Hastelloy- B/C
• Metallo di pistola/bronzo

Caratteristica della struttura

• Norme ISO5199 e GB/T5656

• sulla base di un modello idraulico avanzato, alta efficienza

• alta versatilità ed ampia gamma di applicazione

• progettazione di tirata-indietro: riduca la manutenzione ed i costi di riparazione

• parti intercambiabili

• Flangia di norma di GB/T9113.1-2000PN2.5MPa

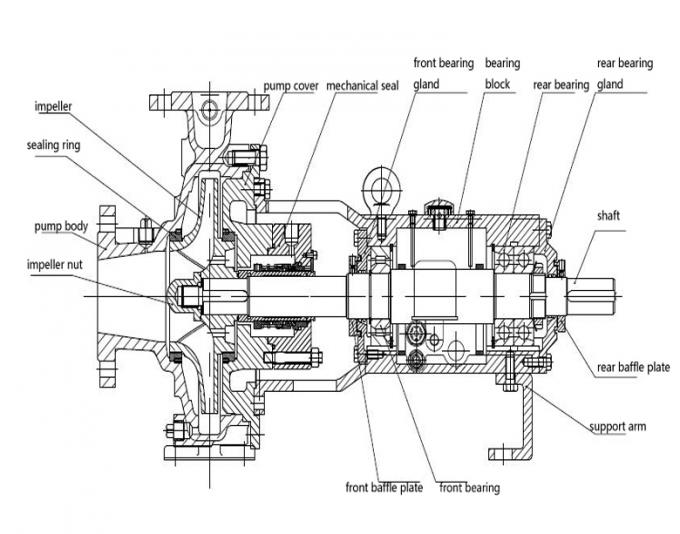

Dettagli

Intelaiatura della pompa: la progettazione della cassa della voluta, spaccatura della parte radiale con i piedi integrati, fornisce la resistenza eccellente ai carichi della conduttura ed all'affidabilità migliore. La progettazione inserita permette di rimuovere l'elemento girante senza colpire l'operazione della boccola del motore.

Ventola: Inpleller è colata del inblock. Ci sono due modi equilibrare la forza assiale della pompa: quando il diametro nominale della ventola è inferiore o uguale a 250mm, la lama posteriore è utilizzata per equilibrare la forza; quando il diametro nominale della ventola è più grande di o uguale a 315mm, l'anello sigillante ed il foro dell'equilibrio sono usati per equilibrare la forza. La forza assiale residua è assorbita da un insieme dei cuscinetti a sfera angolari del contatto.

Guarnizione dell'asse: La dimensione della cavità della guarnizione dell'asse soddisfa le richieste di vari tipi della guarnizione dell'asse. La guarnizione di imballaggio, guarnizione meccanica della singola estremità, fa pressione sulla doppia guarnizione, doppia guarnizione pressureless e la guarnizione meccanica della cartuccia può essere utilizzata per soddisfare l'esigenza dei clienti.
