Dettagli:
Termini di pagamento e spedizione:
|
| Gamma di flusso: | 4-2040 m3/h | TDH: | 2-300m |
|---|---|---|---|
| Colore: | Su misura | Uso: | Trasferimento liquido acido |
| Ventola: | Apra/semiaperto/ha chiuso la ventola | frequenza: | 50 - 60 hertz |

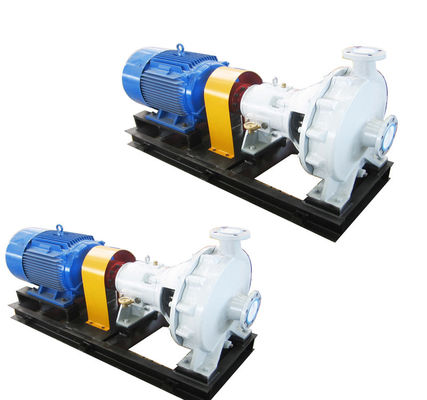

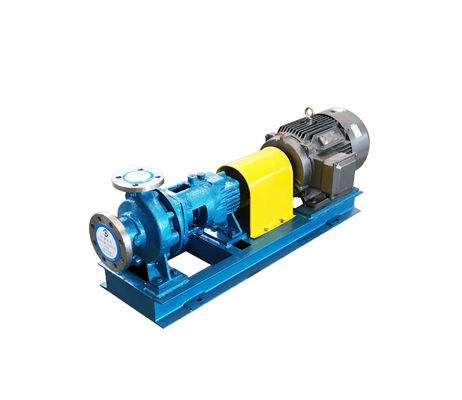

Pompa chimica orizzontale anticorrosiva di ottimo rendimento della singola fase di manutenzione facile
Caratteristica principale
la pompa di processo chimico di ZA-serie è pompa spaccata della voluta della parte radiale orizzontale ad un solo stadio. Il corpo di pompa è sostenuto a piedi; la ventola è ventola della parte radiale di unico aspirazione. Il liquido è succhiato lungo un asse ed è scaricato radialmente. Secondo la condizione di lavoro, l'anello anteriore, l'anello posteriore e il pipeare dell'equilibrio usati per equilibrio idraulico.
Gamma delle prestazioni
| pompa di processo chimico di ZA-serie | ||
| Parametro tecnico | Medium | |
| DN | 25-400mm |
|
| Flusso Q | <2600m3> | |
| H capa | <250m> | |
| Pressione P | <2> | |
| Temperatura T | -80℃-450℃ | |
Struttura
| 102,00 | corpo di pompa | 161,00 | copertura della pompa | 183,00 | Piede di sostegno |
| 210,00 | asse | 230,00 | ventola | 320,00 | Cuscinetto antifrizione |
| 320,01 | Cuscinetto antifrizione | 330,00 | Sostegno del cuscinetto | 360,00 | Sopportare copertura |
| 360,01 | Sopportare copertura | 400,00 | Guarnizione piana | 400,01 | Guarnizione piana |
| 412,00 | Giunto circolare | 412,01 | Giunto circolare | 433,00 | Guarnizione meccanica |
| 433,01 | Guarnizione meccanica | 471,00 | Copertura di sigillamento | 471,01 | Copertura di sigillamento |
| 502,00 | Anello di rivestimento di usura | 502,01 | Anello di rivestimento di usura | 502,02 | Anello di rivestimento di usura |
| 503,00 | Anello di usura della ventola | 503,01 | Anello di usura della ventola | 507,00 | deflrctor |
| 507,01 | deflettore | 524,00 | manica | 524,01 | manica |
| 638,00 | Costante-livello-lubrificatore | 644,00 | Lubrificazione dell'anello | 673,00 | Filtro dallo sfiato |
| 710,00 | tubo | 915,00 | Inserto filettato | 922,00 | Dado della ventola |
| 923,00 | Dado del cuscinetto | 932,00 | anello elastico |
Vantaggio
Perché scelgaci
