Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa centrifuga | Flusso massimo: | 364m 3 h |
|---|---|---|---|
| Testa massima: | 58M | Materiale: | Materiale corrosivo di resistenza |
| Carburante: | elettrico | colore: | Su misura |
| Tensione: | 380V/660V/1140V | Struttura: | Pompa ad un solo stadio |
| Nome del prodotto: | Pompa sommersa sommergibile dei residui della pompa di fango del pozzetto delle acque luride | ||
| Evidenziare: | Pompa di pozzetto verticale,Pompa per acque luride verticale |
||

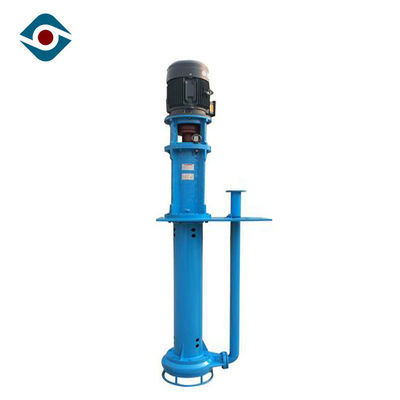

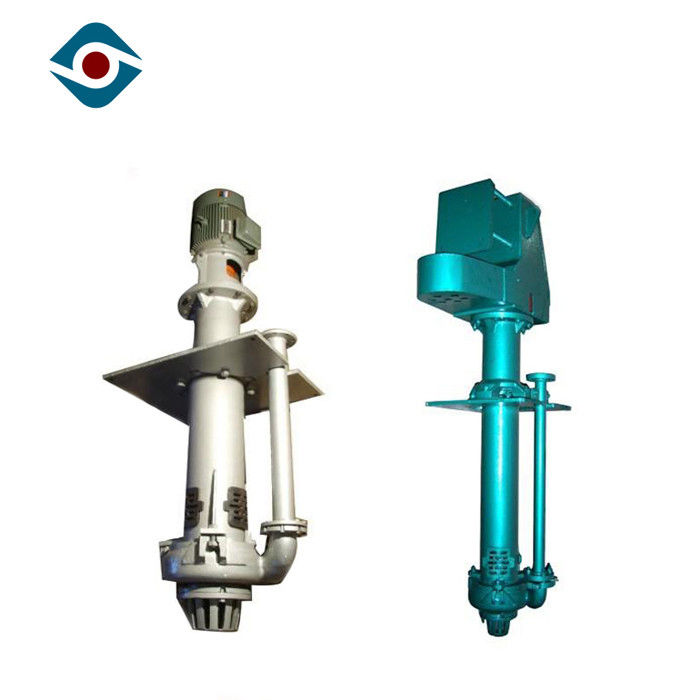

Pompa verticale dei residui dell'asse lunga industriale/pompa di sabbia per aspirazione abrasiva del fango
Caratteristiche di prodotto
Completamente elastomero allineato o metallo duro misura
Ventola semiaperta di doppia aspirazione
Nessun cuscinetto o imballaggio sommerso
Ventola facoltativa ed agitatore messi di aspirazione disponibile
MPV modella la copertura di gomma piena della caratteristica per la resistenza della corrosione
Può essere fatto funzionare nelle funzioni insufficienti di aspirazione
Gamma di parametro
| Nome | pompa verticale dei residui di ZJL-serie |
| Testa | 4 ~ 60 m. |
| Capacità | 6 ~ ³ /h di 364m |
| Dimensione di scarico | 40mm~200mm |
| Dimensione dell'entrata | 50mm~250mm |
| Efficienza massima | 70% |
| NPSH | 1.4m~3.5m |
| Potere massimo permissibile del motore | 315 chilowatt |
| Diametro |
200mm~470mm |
Descrizione di prodotto
le pompe verticali dei residui di ZJL-serie sono pompa centrifuga dei residui di unico aspirazione della singola fase. le pompe di ZJL-serie sono conforme alla teoria dei liquidi bifasi e sono progettate secondo il principio di minimizzazione della perdita totale. La forma geometrica delle sue componenti del passaggio di flusso è adatta a stato di flusso del medium. In questo modo, la perdita idraulica fra le parti in cui il gorgo ed urtare accadono è ridotta in moda da ridurre l'abrasione delle componenti del passaggio di flusso; l'efficienza dell'acqua è aumentata; i rumori e la vibrazione correnti sono ridotti. la lega di Alto-Chrome, che ha l'alta resistenza all'usura, la resistenza della corrosione e resistenza all'urto, è usata affinchè le componenti del passaggio di flusso migliori il tempo di impiego.
Materiale
|
Descrizione |
Materiale standard |
Opzioni materiali |
|
Asse |
Acciaio dolce 4140 |
Disponibile a richiesta |
|
Sede del cuscinetto |
Ghisa |
|
|
Colonna |
Acciaio dolce |
|
|
Filtro superiore |
Gomma |
Ghisa |
|
Abbassi il filtro |
Ghisa |
|
|
Fodera posteriore |
Ferro di bianco di 27% Chrome |
|
|
Intelaiatura della pompa |
Ferro di bianco di 27% Chrome |
Ferro bianco allineato gomma |
|
Ventola |
Ferro di bianco di 27% Chrome |
Gomma |
|
Tubo di scarico |
Acciaio dolce |
Composto allineato gomma dell'acciaio dolce |
|
Piatto di adattatore |
Acciaio dolce |
|
Parametro tecnico
|
Modello
|
Chiara prestazione dell'acqua |
Motore sostenente
|
|||||
|
Velocità girante n |
Flusso Q |
Testa H |
Potere dell'asse PA |
efficacia η |
|||
| r/min | (³ di m. /h) | m. | chilowatt | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
Prodotto e dettagli
Certificazioni
