Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa centrifuga | Flusso massimo: | 364m 3 h |
|---|---|---|---|
| Testa massima: | 58M | Materiale: | Materiale corrosivo di resistenza |
| Carburante: | elettrico | colore: | Su misura |
| Tensione: | 380V/660V/1140V | Struttura: | Pompa ad un solo stadio |
| Nome del prodotto: | Pompa sommersa sommergibile dei residui della pompa di fango del pozzetto delle acque luride | ||
| Evidenziare: | Pompa di pozzetto verticale,pompe industriali dei residui |
||

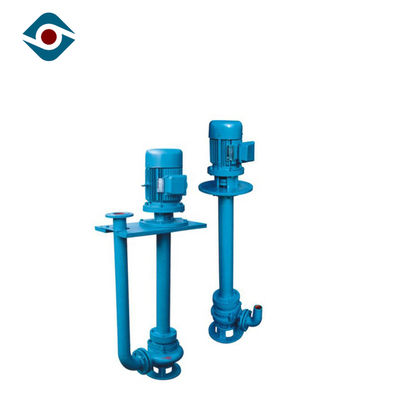

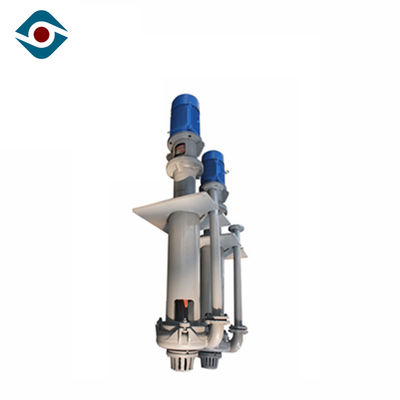

I residui industriali verticali di Submerisble pompano il tipo a mensola per estrarre
Uso principale
La pompa durevole dei residui è adatta per i residui abrasivi o corrosivo e densi di trattamento con la grande dimensione delle particelle, la pompa sommergibile verticale dei residui è pricipalmente applicabile trasportare la particella abrasiva e grossa, residui di alta concentrazione. Sono ampiamente usati nella metallurgia, nell'estrazione mineraria, in carbone, nella energia elettrica, nei materiali da costruzione, nella protezione dell'ambiente ed in altri dipartimenti.
Gamma di parametro
| Nome | pompa verticale dei residui di ZJL-serie |
| Testa | 4 ~ 60 m. |
| Capacità | 6 ~ ³ /h di 364m |
| Dimensione di scarico | 40mm~200mm |
| Dimensione dell'entrata | 50mm~250mm |
| Efficienza massima | 70% |
| NPSH | 1.4m~3.5m |
| Potere massimo permissibile del motore | 315 chilowatt |
| Diametro |
200mm~470mm |
Caratteristiche di prodotto
ASSE CANTILEVERED
Lo ZJL standard pompa la caratteristica un'asse cantilevered che è fino a 2400mm lunghi. L'asse cantilevered significa che non c'è requisito di sigillamento dell'asse ed i cuscinetti dell'estremità dell'azionamento non non entr inare contatto con alcun prodotto pompato. Ciò riduce il rischio di guasto del cuscinetto e prolunga la durata di usura delle pompe.
ESTREMITÀ BAGNATA RESISTENTE
Le componenti bagnate dell'estremità sono fabbricate dal ferro bianco del cromo di alta qualità 27% o dall'acciaio rivestito di gomma per resistenza all'usura e tempo di impiego eccezionali con corrosione minima. La progettazione resistente può pompare ad alta densità ed i residui abraisive ed i grandi passaggi della ventola permettono il trasferimento di grandi particelle senza bloccaggi in una vasta gamma di in estrazione mineraria, di in elaborazione e di applicazioni industriali pesanti. Le opzioni bagnate dell'albero mozzo dell'estremità sono a disposizione per essere adatte alle applicazioni severe di dovere.
COLONNA E TUBI DI SCARICO
La colonna ed i tubi di scarico sono a disposizione in una gamma di materiali per soddisfare le esigenze degli operatori. Le opzioni standard includono l'acciaio dolce e l'acciaio dolce allineato gomma. Le opzioni composite sono disponibili.
OPZIONI VERSATILI DELL'AZIONAMENTO
Le pompe possono direttamente essere guidate facendo uso dei motori elettrici o azionato a cinghia con la velocità dell'insieme o l'operazione variabile della velocità.
FILTRI SMONTABILI
Filtri più bassi superiori dei filtri della gomma della caratteristica delle pompe o del ghisa e del ghisa per impedire i bloccaggi. I filtri sono rimossi facilmente per l'assistenza o la sostituzione.
Materiale
|
Descrizione |
Materiale standard |
Opzioni materiali |
|
Asse |
Acciaio dolce 4140 |
Disponibile a richiesta |
|
Sede del cuscinetto |
Ghisa |
|
|
Colonna |
Acciaio dolce |
|
|
Filtro superiore |
Gomma |
Ghisa |
|
Abbassi il filtro |
Ghisa |
|
|
Fodera posteriore |
Ferro di bianco di 27% Chrome |
|
|
Intelaiatura della pompa |
Ferro di bianco di 27% Chrome |
Ferro bianco allineato gomma |
|
Ventola |
Ferro di bianco di 27% Chrome |
Gomma |
|
Tubo di scarico |
Acciaio dolce |
Composto allineato gomma dell'acciaio dolce |
|
Piatto di adattatore |
Acciaio dolce |
|
Struttura
| 1 | Intelaiatura della voluta | 2 | supporto | 3 | Base del motore |
| 4 | Ventola | 5 | Piastra di sostegno sinistra | 6 | Tubo di scarico |
| 7 | Piatto posteriore della fodera | 8 | Corpo del cuscinetto | 9 | Piastra di sostegno giusta |
Prodotto e dettagli
Controllo di qualità
Verifichiamo il contenuto del prodotto chimico dell'intelaiatura dallo spettrometro ad ogni forno. Il certificato di prova materiral per le parti principali ha potuto essere fornito.
Abbiamo fatto la prova di pressione statica hydralic per ogni pompa. La relazione sull'esperimento hydralic ha potuto essere fornita.
Per la pompa dei residui, facciamo appena la prova staic dell'equilibrio; Per ogni pompa di API610&Chemical, faremo la prova dell'equilibrio dinamico. La relazione sull'esperimento dell'equilibrio ha potuto essere fornita.
Faremo il test di performance per ogni pompa prima della consegna, noi collauderemo la capacità, la testa, la velocità della pompa, l'efficienza, rumore della pompa di vibrazione, di NPSHr e tempreture del cuscinetto. Il rapporto ha potuto essere fornito.
