Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Vortice | Flusso massimo: | 800m3 / h |
|---|---|---|---|
| Testa: | 10~50m | Tensione: | 380V |
| Flangia dell'uscita: | DN40-DN250 | Velocità: | 1500rpm |
| Protezione della pompa: | IP44/IP54 | le KY: | pompa della ventola di vortice |
| Evidenziare: | vortex impeller submersible pumps,vortex type pump |
||

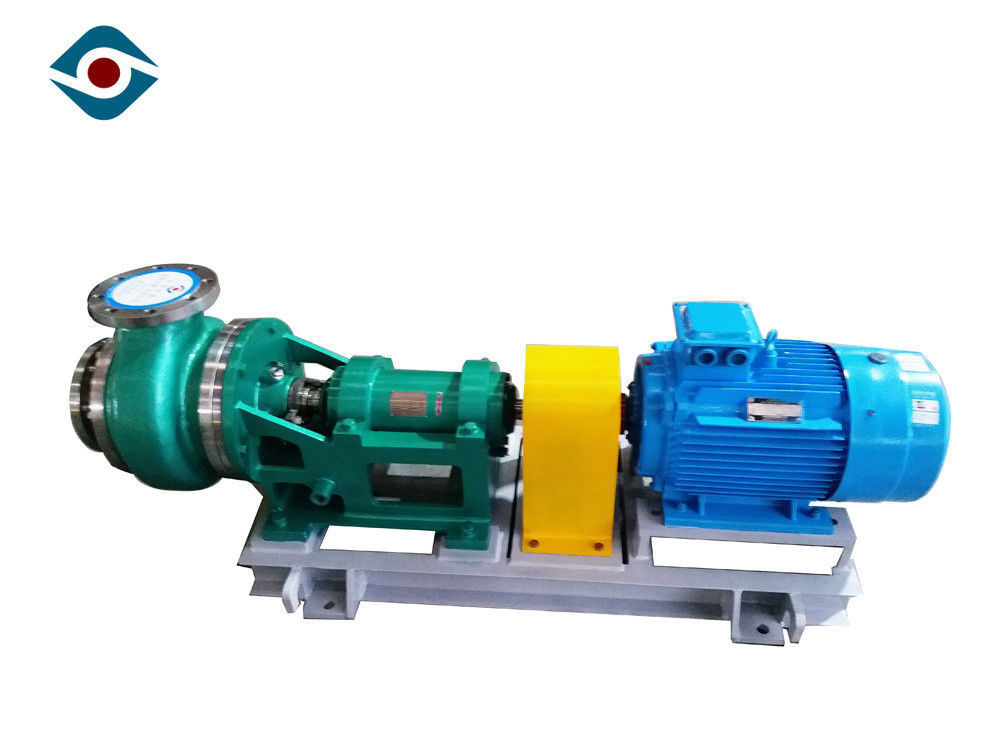

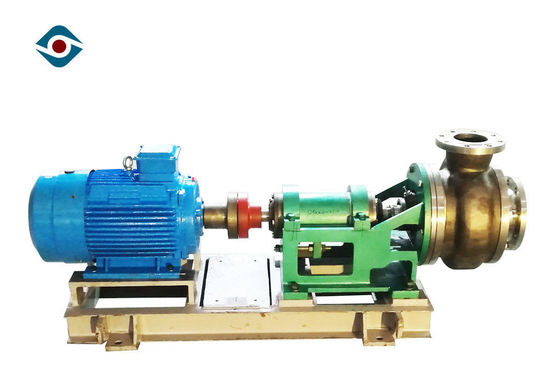

innesco chimico elettrico di auto della pompa di vortice 380V della pompa periferica d'ottone della ventola
Introduzione di prodotto
La pompa di vortice di serie di XWD ha alta sicurezza ed affidabilità, forte versatilità ed ampia gamma dell'applicazione. Allo stesso tempo, adotta la struttura generale corrente, il supporto del sostegno, anteriore e posteriore apertura della porta. È molto sicuro e conveniente da smontare e mantenere con più a basso costo.
La pompa di vortice di serie di XWD adotta la progettazione della struttura modulare di cad, l'assemblea componente, più di 20 modelli, soltanto 5 corpi sopportanti e sopportare i sostegni del corpo. Le parti della stessa serie hanno grande intercambiabilità. Le flange dello sbocco e dell'entrata della pompa che adotta GB91131-2000PN1.6Mpa (16bar flangia standard), può anche usare la flangia delle norme differenti secondo le esigenze degli utenti.
La pompa di vortice di serie di XWD è colata integrale con la ventola semiaperta. Il corpo di pompa adotta l'ampio canale di flusso, che rende la pompa adattabile alle condizioni di lavoro ed al medium passato facilmente. È particolarmente adatto a medium che è contenuto di solidi elevato, cristallizzazione di grande viscosità e facile. Ha l'alta efficienza e prestazione eccellente di anti-cavitazione. La ventola ha lame posteriori, che possono ridurre la spinta assiale, impedire le particelle solide entrare nella ventola ausiliaria, ridurre l'abrasione della ventola ausiliaria e prolungare il tempo di impiego della ventola.
Le guarnizioni dell'asse della pompa di serie di XWD adottano la ventola vice + guarnizione dinamica d'imballaggio, guarnizione meccanica della unico fine, guarnizione meccanica della contro doppio fine, guarnizione meccanica della doppio fine di serie e la guarnizione della cartuccia.
Parametro tecnico
|
Modello |
Prestazione dell'acqua pulita | ||||
|
Flusso (³ di m. /h) |
Testa (m) |
Velocità girante (r/min) |
Efficienza (%) |
NPSHr (m) |
|
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2,4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2,6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2,5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2,6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2,8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2,2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2,4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2,6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2,6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2,7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2,9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2,7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2,8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2,8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2,9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3,1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3,2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3,2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3,2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3,3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3,3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3,3 |
Applicazione
|
rifornimento idrico e fognatura del sistema del riscaldamento centrale del ♦ |
|
imprese di metallurgia del ferro e dell'acciaio del ♦ |
|
cartiere del ♦ |
|
raffinerie del petrochimico del ♦ |
|
giacimenti di petrolio del ♦ |
|
costruzione del ♦ delle centrali elettriche e delle centrali elettriche termiche |
|
aeroporti del ♦, fabbriche chimiche |
|
industria tessile del ♦, zuccherifici |
|
stabilimenti chimici del ♦, centrali elettriche |
|
miniere del ♦ |
|
irrigazione di drenaggio del terreno coltivabile del ♦ e ingegneria idraulica. |
Dati di operazione
| Modello | pompa di vortice di XWD-serie |
| Pressione | 1.6MPa |
| Capacità | ³ /h di 8~750m |
| Testa | 69% |
| Efficienza massima | 2.4m~3.3m |
| NPSH | fino a 1500kg |
| Peso della pompa | 1450r/min |
| RPM | 1450r/min |
| Potere del motore | 250KW |
| Temperatura | -50℃-130℃ |
Struttura
|
1 |
copertina |
8 |
risciacquare ugello |
15 |
cuscinetto posteriore |
22 |
sostegno del corpo del cuscinetto |
29 |
Giunto circolare |
|
2 |
usura-resista al piatto |
9 |
ghiandola di imballaggio |
16 |
copertura posteriore del cuscinetto |
23 |
cuscinetto anteriore |
30 |
Giunto circolare |
|
3 |
ventola |
10 |
cappuccio di cuscinetto anteriore |
17 |
ghiandola posteriore della guarnizione |
24 |
guarnizione della struttura |
31 |
chiave |
|
4 |
corpo di pompa |
11 |
sostegno del corpo del cuscinetto |
18 |
chiave |
25 |
ghiandola anteriore della guarnizione |
32 |
dado della ventola |
|
5 |
camera vice della ventola |
12 |
corpo del cuscinetto |
19 |
guarnizione della struttura |
26 |
riempitore |
33 |
chiuda la vite a chiave |
|
6 |
ventola vice |
13 |
sopportare |
20 |
dado di adeguamento |
27 |
anello con sigillo dell'acqua |
|
|
|
7 |
stanza di imballaggio |
14 |
pentola del deflettore dell'olio |
21 |
vite di adeguamento |
28 |
manica |
Dopo servizio
1. Il tracciato di routine sarà tempestivo fatto.
2. Fornisca la garanzia di un anno dei clienti per assicurarsi bene il lavoro a macchina.
3. I suggerimenti ed osservazioni & la riflessione dal cliente sarebbero trattati nella priorità.
FAQ
1. Q: È voi un produttore o la società per azioni?
A: Siamo un produttore stabilito nel 1995, produttore professionista della pompa di prodotto-processo e miscelatore economizzatore d'energia con un'esperienza di più di 20 anni.
2. Q: Che cosa è il vostro termine di consegna?
A: L'ordine in lotti sarà spedito entro 40 giorni lavorativi dopo la ricezione del deposito.
3. Q: Che cosa è la vostra politica di servizio della garanzia?
A: 12 mesi per tutti i prodotti e garanzia di alcuni prodotti è 24months.
4. Q: Che informazioni che devo offrire per la citazione?
A: Medium: __________pH: ______
Peso specifico: Temperatura del _____: _______
Capacità/flusso: Testa di ________m3/h: _________m
Tensione: Frequenza del ____________V: _________Hz
Potere: _____________KW
5. Q: Che cosa è la vostra quantità minima?
A: Un insieme inoltre è accolto favorevolmente a noi.
