Dettagli:
Termini di pagamento e spedizione:
|
| Teoria: | Pompa di flusso della miscela | Flusso: | 200-6500m3/h |
|---|---|---|---|
| Testa: | 8-25m | Girante: | Semiaperto chiuso |
| marca: | Yongyi di Chengdu | Pressione: | 1.6Mpa |
| PH: | 4.5-8 | temperatura: | -20~120℃ |
| Flangia: | Su misura | ||
| Evidenziare: | mixed flow centrifugal pump,mixed flow pump |
||
Pompa orizzontale a mensola orizzontale lunga di flusso di miscelazione di tempo di impiego di grande capacità
Descrizione di prodotto
Secondo la caratteristica tecnica del progetto della desolforazione della centrale elettrica termica, in base alle caratteristiche del sistema della desolforazione di gas di combustione e dei vantaggi dei prodotti simili, abbiamo fabbricato il prodotto economizzatore d'energia---- pompe di desolforazione di YYTL-serie. le pompe di YYTL-serie sono pompa di circolazione capa di grande minimo di flusso. Pricipalmente sono utilizzate nel sistema bagnato di FGD, nei residui di trasferimento del calcare e nei residui del gesso. Le pompe presentano i vantaggi dell'operazione sicura e stabile di alta efficienza, la manutenzione conveniente, tempo di impiego lungo ecc.
Parametro tecnico
| Modello |
flusso (³ di m. /h) |
Testa (m) |
Velocità (r/min) |
Efficienza massima (%) |
NPSH (NPSHr) m. |
Potere massimo permissibile del motore (chilowatt) |
Peso netto (chilogrammo) |
| 350YYTL-24 | 1280 | 25,2 | 740 | 75 | 6,5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22,3 | 81 | |||||
| 350YYTL-10 | 640 | 11,2 | 490 | 72 | 3,4 | 55 | 3200 |
| 960 | 10,2 | 78 | |||||
| 1060 | 9,1 | 79 | |||||
| 400YYTL-24 | 1760 | 25,5 | 740 | 80 | 6,8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | 1160 | 11,3 | 490 | 78 | 3,2 | 75 | 3500 |
| 1450 | 10,5 | 80 | |||||
| 1740 | 9,4 | 81 | |||||
| 500YYTL-24 | 2800 | 25,8 | 590 | 82 | 7,1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21,6 | 86 | |||||
| 500YYTL-16 | 2320 | 18,2 | 490 | 82 | 3,8 | 75 | 4500 |
| 2900 | 16,5 | 85 | |||||
| 3480 | 14,8 | 86 | |||||
| 600YYTL-24 | 4500 | 25,5 | 590 | 83 | 8,0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17,6 | 490 | 83 | 5,5 | 400 | 6000 |
| 4568 | 16,6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL-24 | 6400 | 25,5 | 490 | 84 | 8,0 | 1000 | 8000 |
| 8000 | 24 | 88,5 | |||||
| 9600 | 21,5 | 89,5 | |||||
| 700YYTL-18 | 5550 | 19,2 | 425 | 84 | 6,1 | 630 | 8000 |
| 6940 | 18 | 88,5 | |||||
| 8327 | 16,2 | 89,5 | |||||
| 800YYTL-24 | 8250 | 27 | 490 | 87,5 | 9,6 | 1250 | 8800 |
| 10500 | 24 | 89,5 | |||||
| 12000 | 21,3 | 87,5 | |||||
| 800YYTL-18 | 7156 | 20,3 | 425 | 87,5 | 7,2 | 800 | 8800 |
| 9100 | 18,1 | 89,5 | |||||
| 10400 | 16 | 87,5 | |||||
| 900YYTL-24 | 12000 | 26 | 370 | 86 | 8,3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21,5 | 90,2 | |||||
| 900YYTL-19 | 10700 | 20,7 | 330 | 86 | 6,6 | 1250 | 11400 |
| 13380 | 19,1 | 90 | |||||
| 16050 | 17,1 | 90,2 |
Materiale della parte di flusso
Forniamo parecchi generi di materiale: CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), 20#alloy, 2507, 2205 ecc.
Struttura
| 1 | Dado rotondo | 2 | Copertura posteriore del cuscinetto | 3 | Vite di adeguamento | 4 | Cuscinetto posteriore | 5 | Spina di ventilazione |
| 6 | Cuscinetto anteriore | 7 | Copertura anteriore del cuscinetto | 8 | Piastra di supporto dell'acqua | 9 | bullone | 10 | Giunto circolare |
| 11 | Copertura della pompa | 12 | Guarnizione meccanica | 13 | Corpo di pompa | 14 | ventola | 15 | Dado della ventola |
| 16 | bullone | 17 | Giunto circolare | 18 | Chiuda la vite a chiave | 19 | Copertina | 20 | Giunto circolare |
| 21 | Giunto circolare | 22 | chiave | 23 | Giunto circolare | 24 | Corpo del cuscinetto | 25 | Ghiandola dell'acqua di raffreddamento |
| 26 | Puntatore dell'olio | 27 | asse | 28 | Tubatura dell'acqua di raffreddamento | 29 | Avvicinamento della scatola | 30 | Lama di sostegno |
| 31 | Giunto circolare | 32 | Guarnizione della struttura | 33 | anello distanziatore | 34 | chiave |
Metodo di trasferimento

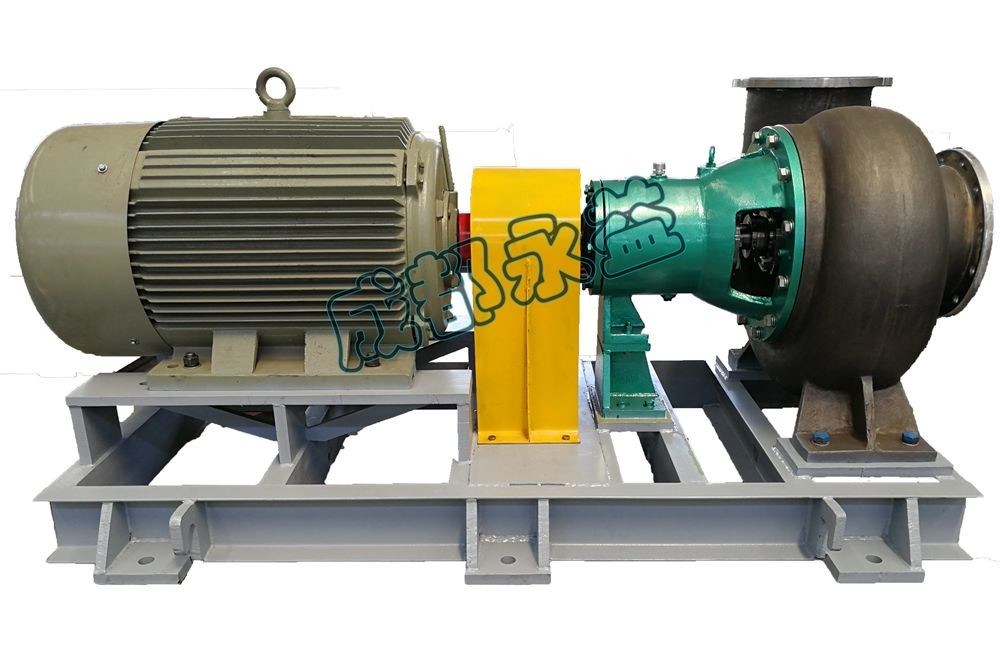

Collegamento diretto: La pompa ed il motore direttamente sono collegati al motore attraverso un accoppiamento flessibile del diaframma lungo.
Trasmissione a cinghia: Cambi la velocità per regolare la prestazione della pompa attraverso l'azionamento della V-cinghia.
Riduttore: Riduca la velocità attraverso il riduttore, adatto a pompa di alto potere
Giri la direzione
Dal lato dell'azionamento, la pompa gira in senso orario. La direzione di rotazione della pompa può anche essere cambiata secondo l'installazione in loco della conduttura dell'utente.

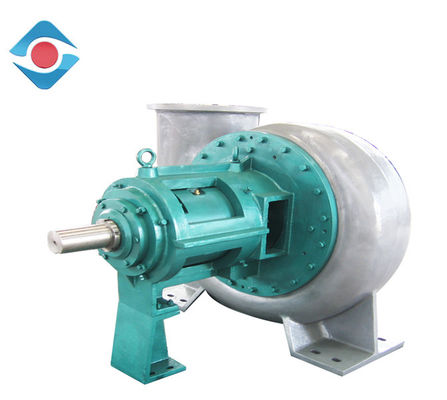

Immagine del prodotto
