Dettagli:
Termini di pagamento e spedizione:
|
| Flusso massimo: | 1000m3/h | Testa massima: | 120M |
|---|---|---|---|
| marca: | Yongyi di Chengdu | Sigillamento dell'asse: | Guarnizione meccanica ed imballaggio |
| Parole chiavi: | Pompa chimica centrifuga industriale | Altri nomi: | Pompa orizzontale di processo chimico |
| Evidenziare: | pompa chimica ad alta pressione,pompa chimica elettrica |
||

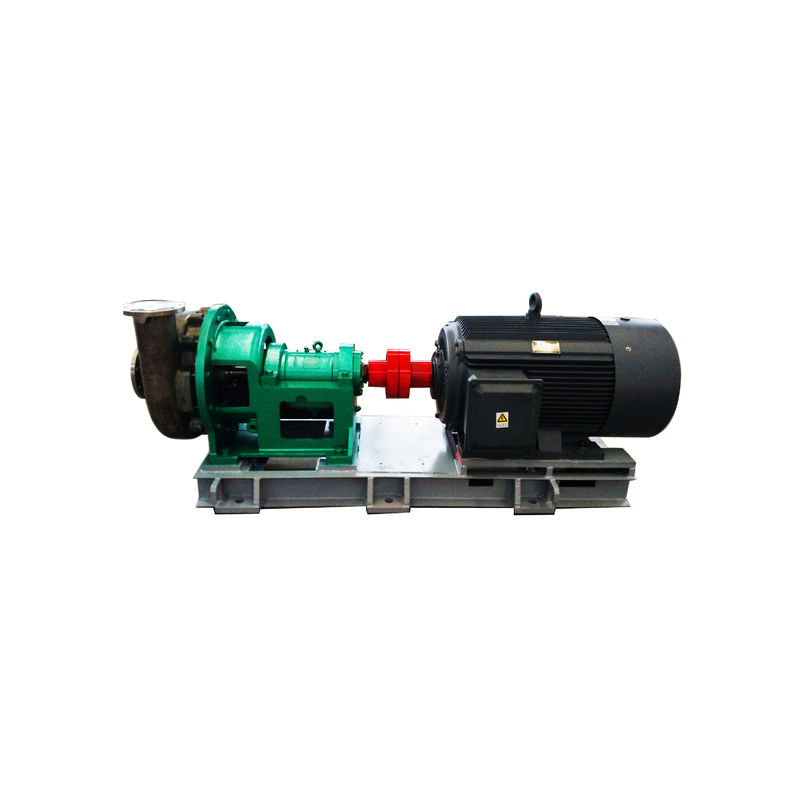

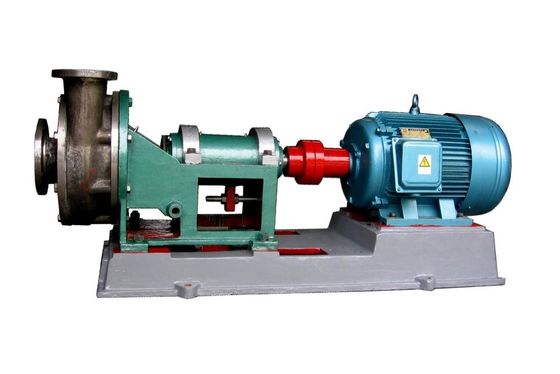

Pompa centrifuga resistente orizzontale della pompa industriale ad alta pressione di processo chimico
Caratteristica della struttura
1. Spaccatura della parte radiale, porta posteriore, pompa centrifuga della singola voluta di aspirazione della singola fase
5. Il corpo del cuscinetto è lubrificato con grasso o olio
Campi di applicazione:
1) acidi organici ed inorganici quali acido nitrico, acido solforico, acido cloridrico ed acido fosforico.
2) idrossido di sodio o carbonato di sodio, soluzione alcalina ecc.
3) Soluzione salina.
4) prodotti petrochimici liquidi, composti organici ed altri materie prime e prodotti corrosivi.
Tipo della ventola
le WD-serie di pompe centrifughe orizzontali resistenti alla corrosione e resistenti all'uso sono disponibili in varie forme della ventola, quali la ventola chiusa, la ventola semiaperta, la ventola aperta e la ventola di turbine, secondo il medium. Ampiamente usato in vari media di funzionamento quali le sospensioni della particella, le fibre del nastro e le piccole quantità di gas.
La ventola chiusa e la ventola semiaperta sono adatte a stati dimensione particelle delle piccole e del piccolo contenuto di solidi di medium. La ventola aperta è adatta a medium di cristallizzazione. La ventola di turbine è adatta a medium con il contenuto di solidi elevato e l'alta granularità.
| 1 | Vite di chiusura | 2 | Dado della ventola |
| 3 | Corpo di pompa | 4 | Ventola aperta di vortice della ventola della ventola semiaperta vicina della ventola |
| 5 | Camera vice della ventola | 6 | Ventola vice |
| 7 | Camera dell'imballaggio | 8 | Asse |
Parametro tecnico
|
modello |
Prestazione dell'acqua pulita |
||||||
|
flusso (m3/h) |
testa (m) |
velocità (r/min) |
massimo efficienza (%) |
NPSH (NPSHr) m. |
peso capo della pompa Chilogrammo |
componente dell'asse |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Struttura
| *1 | Vite di chiusura | *8 | Camera vice della ventola | 15 | Cappuccio di cuscinetto anteriore | 22 | Coppa dell'olio | *29 | Manica |
| 2 | Guarnizione | 9 | Giunto circolare | *16 | Cuscinetto anteriore | 23 | Dado di adeguamento | 30 | Anello con sigillo dell'acqua |
| *3 | Dado della ventola | *10 | Ventola vice | 17 | Corpo del cuscinetto | 24 | Vite di adeguamento | 31 | Riempitore |
| 4 | Giunto circolare | *11 | Camera dell'imballaggio | 18 | Sostegno del cuscinetto | 25 | Sostegno del corpo del cuscinetto | 32 | Giunto circolare |
| *5 | Ventola | 12 | Giunto circolare | *19 | Cuscinetto posteriore | *26 | asse | *33 | chiavi |
| *6 | Corpo di pompa | 13 | Ugello dell'acqua del risciacquo | 20 | Copertura posteriore del cuscinetto | 27 | Copertura dello schermo | ||
| 7 | Giunto circolare | 14 | Piastra di supporto dell'acqua | 21 | Chiave | 28 | Ghiandola di imballaggio |
FAQ
1. Q: È voi un produttore o la società per azioni?
A: Siamo un produttore stabilito nel 1995, produttore professionista della pompa di prodotto-processo e miscelatore economizzatore d'energia con un'esperienza di più di 20 anni.
2. Q: Che cosa è il vostro termine di consegna?
A: L'ordine in lotti sarà spedito entro 40 giorni lavorativi dopo la ricezione del deposito.
3. Q: Che cosa è la vostra politica di servizio della garanzia?
A: 12 mesi per tutti i prodotti e garanzia di alcuni prodotti è 24months.
4. Q: Che informazioni che devo offrire per la citazione?
A: Medium: __________pH: ______
Peso specifico: Temperatura del _____: _______
Capacità/flusso: Testa di ________m3/h: _________m
Tensione: Frequenza del ____________V: _________Hz
Potere: _____________KW
5. Q: Che cosa è la vostra quantità minima?
A: Un insieme inoltre è accolto favorevolmente a noi.
