| Gamma di flusso: | 2000 m3/h | Testa massima: | 160 m. |
|---|---|---|---|
| Girante: | Chiuso | Tipo: | Pompa della lama |
| Range di temperatura: | 20° C - 200° C | RPM: | 500 - 3600 |
| Evidenziare: | pompe di processo industriale,Pompe chimiche di trasferimento |
||

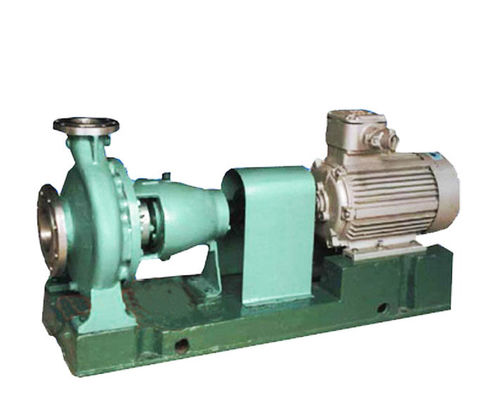

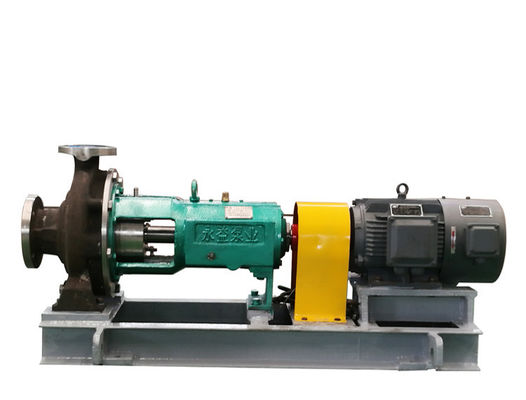

Pompa trattata resistente chimica centrifuga orizzontale PTFE allineata per il liquido dell'acido di trasferimento
Progettazione della pompa
Questa pompa di processo chimico di serie è orizzontale, la spaccatura della parte radiale, pompe dell'intelaiatura della voluta. È accoring progettato al GB/T5656 standard. La ventola è ventola chiusa colata del inblock, può ben adattato la condizione di lavoro. La parte posteriore estrae la progettazione permette a di rimuovere il rotore senza disturbare le condutture. Se un accoppiamento del distanziatore è usato, il motore non deve essere rimosso dalla base di appoggio. Le assi, le maniche, i cuscinetti ed i letti del cuscinetto sono identici in ed intercambiabili per tantissime dimensioni della pompa.
Dimensione dell'installazione
Riassunto del prodotto
1) La pompa di processo chimico della CZ adotta la ventola chiusa colata integrale, che ha forte adattabilità alle condizioni di lavoro, all'alta efficienza ed alla prestazione ottimale di cavitazione. La ventola ha lama posteriore o il foro dell'equilibrio, che può ridurre la spinta e la pressione assiali della camera di guarnizione, prolunga il tempo di impiego di cuscinetto.
2) La progettazione rigida dell'asse della pompa adotta il rullo cilindrico e un insieme dei cuscinetti angolari del contatto, che possono sopportare il più grande carico radiale ed il carico assiale e rinforza la rigidità globale dell'asse della pompa. Allo stesso tempo, la ventola fa il controllo e la correzione di equilibrio statico. La pompa funziona con la vibrazione bassa, a basso rumore, che è molto utile al tempo di impiego delle guarnizioni e del cuscinetto dell'asse
Modello e parametro
| Modello | Velocità stimata n=2900r/min | Speedn=1450r/min stimato | |||||||||||||
| Ventola |
Capacità Q (m3/h) |
Testa H (m) |
Densità relativa ρ=1.00 | Densità relativa ρ=1.84 | Ventola |
Capacità (m3/h) |
H capa (m) |
Densità relativa ρ=1.00 |
Densità relativa ρ=1.84 |
||||||
| Potere e modello del motore | Potere e modello del motore | ||||||||||||||
| Chilowatt | Chilowatt | Chilowatt | Chilowatt | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5,5 | 132S-4 | 7,5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7,5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7,5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5,5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7,5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5,5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7,5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
| M. | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Curva di prestazione
