Dettagli:
Termini di pagamento e spedizione:
|
| Flusso: | 4 ~ un ³ /h da 3000 m. | Testa massima: | 130 m. |
|---|---|---|---|
| colore: | Su misura | Teoria: | Pompa dei residui |
| Evidenziare: | pompa centrifuga orizzontale dei residui,pompa industriale del fango |
||

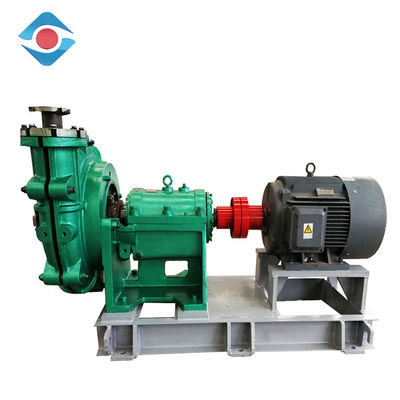

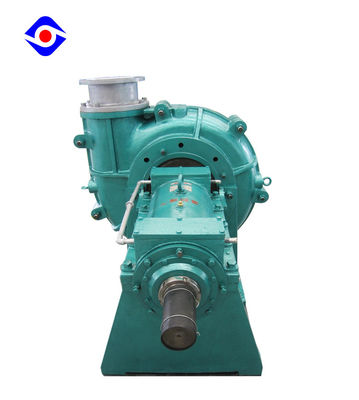

Pompa spaccata su misura dei residui di caso di orizzontale resistente per il dragaggio estraente della ghiaia della sabbia
Gamma di parametro
| Testa | 10 ~ 130 m. |
| Capacità | 4 ~ un ³ /h da 3000 m. |
| Dimensione di scarico | 20mm~350mm |
| Dimensione dell'entrata | 32mm~400mm |
| Efficienza massima | 70% |
| NPSH | 0m~3m |
| Potere massimo permissibile del motore | 315 chilowatt |
| Diametro | 200mm~470mm |
Principio di funzionamento
Le parti mobili principali della pompa dei residui sono la ventola e l'intelaiatura della pompa, la ventola è posizionata nell'asse della pompa e nel motore primo collegato in un tutto. Le lame della ventola espellono il liquido per girare. Allo stesso tempo, il flusso di liquido dal centro al bordo della ventola nell'ambito dell'azione di forza inerziale esce dalla ventola all'alta velocità, nella camera di compressione e poi tramite il diffusore per scaricarlo, questo processo è chiamato il processo pressurizzato dell'acqua. Al bordo del flusso di fluido della ventola, una zona di bassa pressione è formata nel centro della ventola. Quando ha abbastanza vuoto, il liquido entra nella ventola attraverso la camera di aspirazione sotto la pressione dell'aspirazione (pressione solitamente atmosferica), che è chiamata il processo di assorbimento. Mentre la ventola gira continuamente, il liquido è scaricato e continuamente è inalato per formare il lavoro continuo.
Parametro tecnico
|
Modello |
Chiara prestazione dell'acqua |
||||
|
Flusso Q
|
Testa |
Velocità girante n |
Potere (Pa) dell'asse |
Η di efficacia |
|
|
(³ di m. /h) |
m. |
r/min |
chilowatt |
% |
|
|
300ZJ (G) - I-A |
704-2333 |
30.6-80 |
490-980 |
135-505 |
66-81 |
|
250ZJ (G) - I-A |
405-1480 |
29.1-128.7 |
730-980 |
58.3-652 |
54-76.9 |
|
200ZJ (G) - I-A |
256-976 |
28-133.7 |
730-980 |
60.3-448.1 |
50-79.6 |
|
150ZJ (G) - I-A |
164-600 |
19.4-91.2 |
730-980 |
15.8-161.5 |
46.1-74.6 |
|
100ZJ (G) - I-A |
86-360 |
16-100.2 |
980-1480 |
6.7-105.5 |
58.7-70.4 |
|
80ZJ (G) - I-A |
60-242 |
15.7-109.8 |
980-1480 |
5.5-115.9 |
38.8-66.7 |
|
65ZJ (G) - I-A |
28-69 |
11.2-34.8 |
960-1460 |
1.7-10.8 |
54.2-63.5 |
|
50ZJ (G) - I-A |
31-111 |
34.3-110.7 |
970-1480 |
9.7-66.9 |
12.2-45.1 |
|
40ZJ (G) - I-A |
9-23 |
9.1-44.6 |
1400-2900 |
0.3-4.7 |
33.2-52.4 |
Struttura
Caratteristica
Applicazione
1) utilizzato nella pianta di concentrazione per trasportare i residui e le parti incastrata di un mattone in aggetto del concentrato
2) usato per trasportare medium in pianta carboniera
3) usato per trasportare residui che sono facili da cristallizzare a temperatura elevata in pianta di alluminio
4) usato per trasportare residui nella pianta del cemento
Dimensione dell'installazione
Singola base
Divisione della base
